CAD布局使用图文教程(二)

来源:真空技术网(www.chvacuum.com)程刚晰的博客 作者:程刚晰

  本文接着上一篇的《CAD布局使用图文教程(一) 》接着讲解CAD布局方面的教程。

  在视口的属性中我们需要关心的是两个地方,一个使“显示锁定”,一个是“自定义比例”。“显示锁定”用来将最终设置好比例的视口锁定,就不会因误操作导致重复调整视口了。如何知道自定义比例呢,它就是我说的比例系数。图中显示的是0.015,我在模型空间的绘图单位是厘米,图框为A3(420*297)没有进行比例缩放操作,就是说我出图是以毫米为单位的。

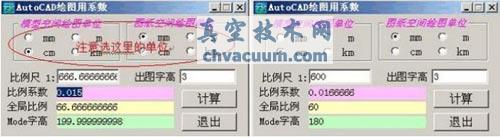

  用“AutoCAD绘图用系数”工具计算,在“比例系数”后输入0.015回车后如下图显示,得到比例尺1:666.66667,这显然不是我们想要的,这时对得到的比例取整取1:600,输入到“比例尺”内,程序适时算出“比例系数”为0.0166666,将这个数输入到CAD特性窗中的“自定义比例”回车确认以后,出图的比例就设定为1:600了,同时程序告诉你,全局比例为60。

  将这个数输入到“标注样式”中“调整”标签下“使用全局比例”中即可完成对标注样式的设定,如果最终出图文字高度为3毫米,“Mode字高”告诉你在模型空间写的单行或多行文字高度应该为180,出图字高为4毫米,则模型空间高度应该为4*60=240毫米。如果某条多义线出图宽度想设定为0.8毫米,则模型空间应该设定这条多义线的宽度为0.8*60=48毫米。

CAD布局使用图文教程

  如果你知道出图比例为1:80,模型空间绘图单位为?毫米,出图也为毫米,则计算出比例系数0.0125,全局比例为80,依照上面介绍的就可以搞定一切了。??双击视口范围?以内?或用MS命令从?图纸空间?进入?模型空间?,然后按下图在命令行输入Z回车再输入0.017XP更方便,关键字“XP”不能省。

CAD布局使用图文教程

  至此,布局的基本操作已经完成,再介绍一些实用的技巧。

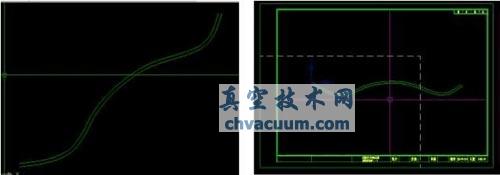

  如果在模型空间的图是倾斜的,可是我们却要把它出成平放的,如下图,又该怎么做呢。

CAD布局使用图文教程

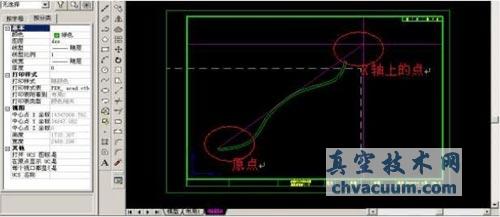

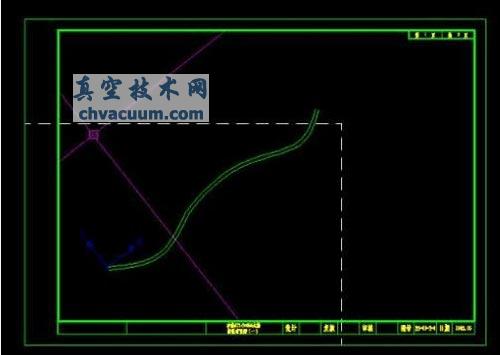

  第一步,从图纸空间?进入?模型空间,输入UCS名利回车,输入参数3(就是3点坐标系的意思),提示选择坐标原点,如图点取,再点取一点与原点之间的连线组成X轴方向

CAD布局使用图文教程

  在新的X轴逆时针小于等于90度方向点取一个点,或者干脆直接回车,确定Y轴

CAD布局使用图文教程

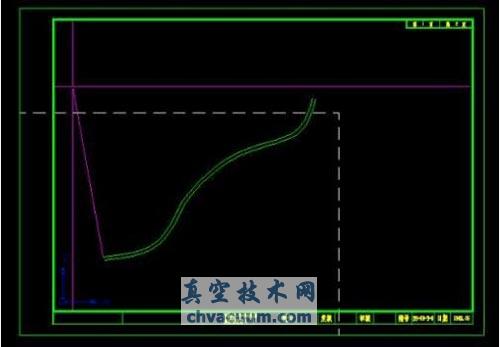

  坐标系变成下图所示

CAD布局使用图文教程

  此时输入PLAN命令连续回车确认,将新坐标系“摆平”,这时视口又把模型空间所有的东西显示出来了,就得按照上面的方法再调整了,熟练就会很快的。话又说回来,这种办法只需调整一次,以后你再对这张图反复修改、调整均不会引起出图多大的变化了,熟练使用效率是非常高的。调整好以后最好“锁定视口”。

CAD布局使用图文教程

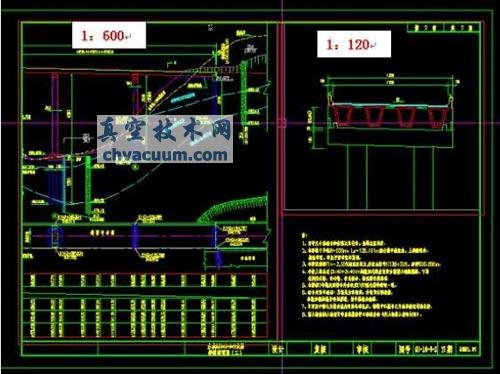

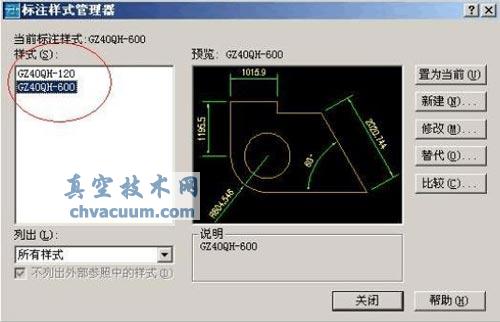

  这个问题其实就是需要用到两套标注样式和两个视口,对应图形部分的文字高度需要分别设置,用于1:600的图形部分字高为180,标注样式用GZ40QH-600,用于1:120的图形部分字高为36,标注样式用GZ40QH-120。

CAD布局使用图文教程

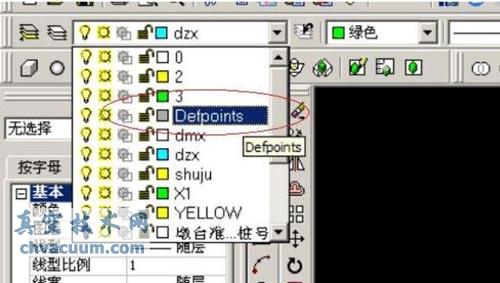

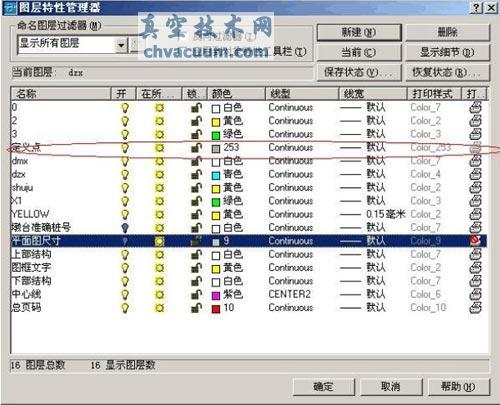

  如果一张图中有多个视口,打印时视口线也会打印出来,解决的办法是把这部分视口放置在“DefPoints”图层中,有的汉化版在图层管理器中显示为“定义点”图层,放置在这个图层中的对象是不会被打印出来的,看下图,如果某个图层中的东西也不想打印出来,可以在图层管理器中点击对应图层后面的那个打印机,让他出现红“×”。

CAD布局使用图文教程

CAD布局使用图文教程

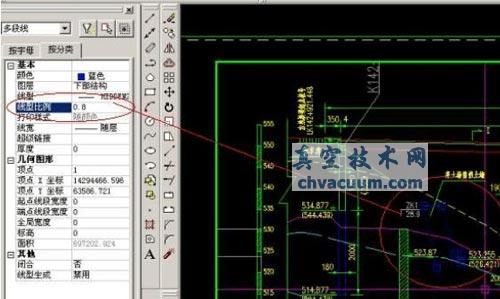

  再有,有时在模型空间设置的线型为虚线,在图纸空间显示的却为实线,这是线形比例问题,首先你要从图纸空间?进入?模型空间,试试用“RE”命令刷新一下,如果还没有正常,就选择那条虚线(当然也可以是点画线),调整它的“线型比例”,有时一次调整不好,就需要多调整几次,达到要求为止。

CAD布局使用图文教程

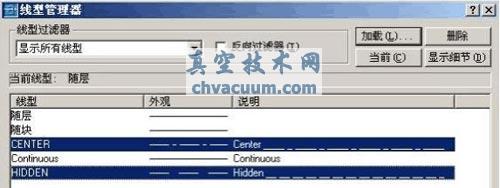

  调整“线型比例”时,因为使用不同的线性所以会导致比例值差异很大,所以我虚线只用“HIDDEN”,点画线只用“CENTER”,这两种的“线型比例”可以跟全局比例联系起来,具体关系我就不多说了,自己琢磨吧。

CAD布局使用图文教程

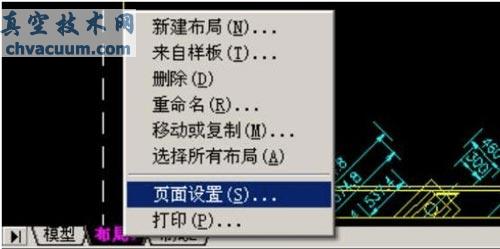

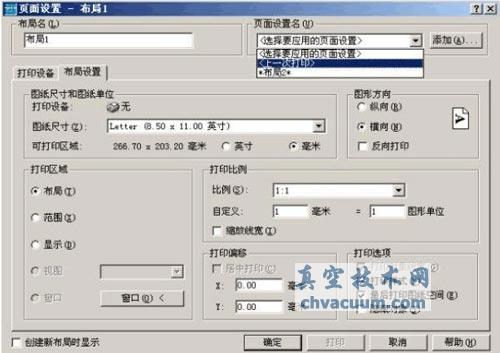

  最后,在对页面设置完成以后还要进行最后一项工作,就是“页面设置”不要以为这个工作无所谓,设置好以后你还可以使用CAD的辅助工具进行批量打印,不过这要求一个文件只有一个布局,一个布局里面只有一张图,并且这张图的打印设置已经设置完成。鼠标右单击“布局1”在快捷菜单中选择“页面设置”。

CAD布局使用图文教程

  设置界面跟打印设置几乎一样,如果这次的打印需要与上次打印设置基本一样,直接选<上一次打印>即可完成大部分设置工作,你唯一要做的就是点击“窗口”选择打印范围,然后确定,最后预览一下,可以到所有工作完成以后,统一一次打印出你的成果。

CAD布局使用图文教程
