什么是属性块?CAD属性块如何创建?属性文字和普通文字有什么区别?

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:CAD小苗

  使用CAD的人都知道图块,因为图块可以重复插入、做成图库,减少重复操作,被广泛使用。但我发现有不少初学者,甚至有些用CAD较长时间的人并不知道什么是属性块,并且对属性块的作用和定义方法不是很了解。

什么是属性块?

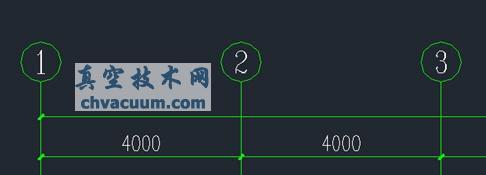

  简单的说,属性块就是在图块上附加一些文字属性(Attribute),这些文字可以非常方便地修改。属性块被广泛应用在工程设计和机械设计中,在工程设计中会用属性块来设计轴号、门窗、水暖电设备等,在机械设计中会应用与粗糙度符号定制、图框标题栏、明细表等。例如建筑图中的轴号就是同一个图块,但属性值可以分别是1、2、3等,如下图所示。

什么是属性块

  利用属性块我们可以将类似的图形定义成一个图块,通过改变属性来调整图块的显示。

如何创建属性块?

  属性块的创建很简单,只是在创建普通块的基础上添加上需要的属性文字。基本操作步骤如下:

  1、 绘制好图块内包含的几何图形。

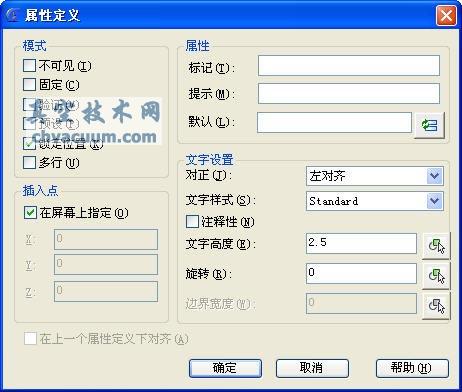

  2、 创建一个和多个属性文字,菜单:绘图》块》定义属性,命令:attdef,然后会弹出下图所示对话框:

如何创建属性块

  这个对话框最主要参数是:标记、提示和默认值。标记就是一个标签,比如说这个属性用来表示是高度,你可以输入height;提示是插入此图块时出现的提示,比如说你可以写:请输入高度;默认就是此属性的默认值。

  定义好这三个参数后,你根据自己的需要确定文字的高度,在图中确定属性插入的位置即可。至于其他参数,例如是否可见,是否是固定值,是否用多行文字,是否使用字段等等,这些就看你的需要了,一般情况下可以不管。

  一个图块可以有多个属性,例如一个矩形里可以设置长和宽两个属性,一个图框的标题栏可以设置十几个属性,如下图所示:

如何创建属性块

  注意:上图标题栏中属性都是一些要填写的内容,由于很多属性没有默认值,因此表格中是空的。

  3、 将绘制好的几何图形和属性都选中,输入B(block)命令,给图块取名,确定基点,按正常步骤定义一个图块。

属性文字和普通文字有什么区别?

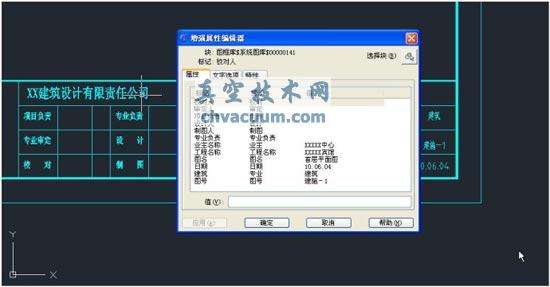

  属性文字与普通文字最大的区别是方便修改,双击属性块就会弹出增强属性编辑器,可直接对属性值进行修改,选中属性块,也可以在属性框(ctrl+1)中修改属性的值。而图块中的普通文字等同于其他图形,要想修改这些文字,必须分解图块或者用图块编辑的相关命令:参照编辑(refedit)或块编辑(bedit)。因此在定义图块的时候,需要修改的文字就定义成属性,不需要修改的的就定义成普通文字,例如上图中的标题栏,公司名称、“项目负责”、“专业负责”、“设计”等这些文字就使用普通文字,而需要填写的设计人员名称、项目名称、日期、图名、图号等就会定义成属性。

  建筑轴号、图框标题栏、明细表等这些属性块经常是由建筑、机械等专业软件自动生成的,因此很多人自己并没有定义属性块。如果之前不了解属性块,不妨自己做一个简单的属性块试试,相信你在今后的工作中会用到。

  以上内容适用于AutoCAD及浩辰CAD同类软件。
