如何实现CAD电子文档的有效共享

来源:真空技术网(www.chvacuum.com)南车成都机车车辆有限公司 作者:何志鹏

  随着CAD软件在企业设计和技术部门日益普遍的使用,CAD电子文档作为产品设计最终成果形式的事实已经逐渐为大家所接受。但是,由于CAD软件的使用还局限在设计和技术部门,造成企业其他相关部门无法直接参考和利用CAD软件生成的电子版的设计和技术文档,也就是说目前我们的CAD电子文档还不能有效共享。如何解决这一问题呢?本文下面介绍几种方法,并分析其各自的优缺点,尝试找到一种相对最优的解决方案。

一、解决方案

1、第一种方法

  这是最直接的一种方案,就是扩大现有CAD软件的应用范围,在企业相关部门也同时部署相应的CAD软件。只要有了CAD软件,相关部门的相关人员就能直接利用设计和技术部门提供的产品CAD电子文档。但是这一方案有以下缺点。

  (1)需要增加CAD软件的授权许可(通常一个用户授权许可就要上千元的费用),如果在企业相关部门大面积安装CAD软件,费用较高,不经济。

  (2)CAD电子文档包含详细的产品信息,属于企业机密,扩大使用范围可能导致不必要的技术资料泄密事件。

  (3)由于CAD软件可以对CAD电子文档进行修改,故设计和技术部门提供的CAD电子文档的版本唯一性和权威性无法得到保障。

  鉴于以上几点,我们不推荐企业采用这种看似最直截了当的方案。

  下面我们再来看一下几种“间接”的方案。

2、第二种方法

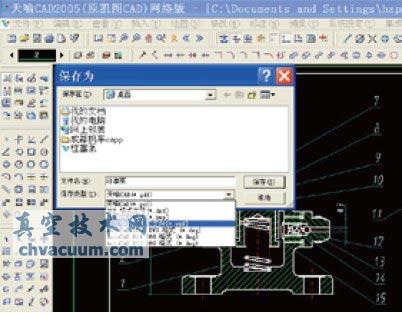

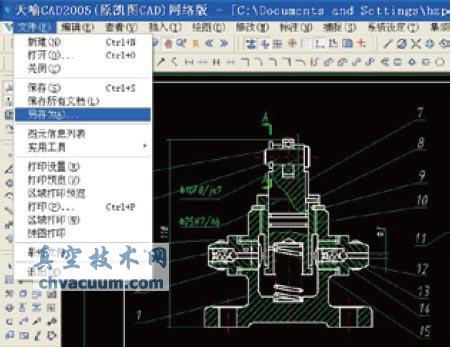

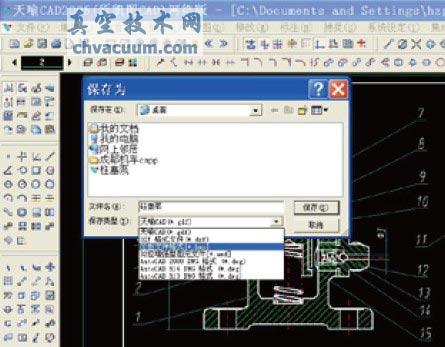

  利用CAD软件自带的文件转换功能实现转换后共享(本文以天喻CAD为例)。CAD软件的“另存为”功能(图1),可选择当前CAD电子文档另存为“位图文件格式(*.bmp)”(图2),或另存为“32位增强型图元文件(*.wmf)”(图3)。这样,专业的CAD电子文档所包含的图形信息就可以利用通用的看图软件(如Windows自带的图片查看器)浏览查看。这是最简单有效且无任何额外费用的方法,并已经在技术人员与外部交流时广泛使用。

如何实现CAD电子文档的有效共享

如何实现CAD电子文档的有效共享

如何实现CAD电子文档的有效共享

  但是,这一方案却具有以下缺点。

  (1)位图文件格式(*.bmp)受图形属性的先天限制,其清晰度较差,特别是复杂的大号CAD图样,由于受位图最大转换尺寸的限制,转换后难于识别。

  (2)32位增强型图元文件(*.wmf)虽然清晰度较之位图文件要好,但其文件相对较大,且尺寸也有限制(最大320mm),对于复杂的大号CAD图样也较难完好重现。

  于是,我们不得不寻找更好的解决之道。

3、第三种方法

  利用PDF生成器将CAD电子文档转换为通用的(*.pdf)文档,企业相关人员便可以利用Acrobat Reader软件进行查看。我们这里以“do PDF”软件为例介绍这一方法的工作过程。“doPDF”是一个免费的PDF转换器,可同时运用于商业和个人,它把自己安装为一个打印机驱动,允许从任意一个有打印输出的Windows程序中打印输出生成PDF文档。

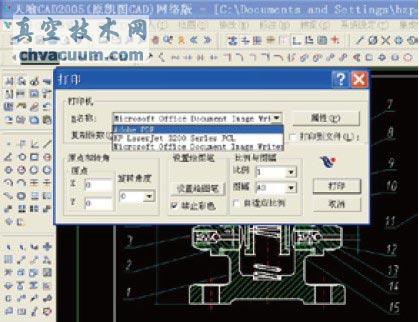

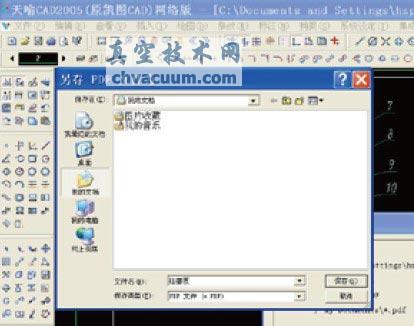

  首先,我们要在CAD系统上安装“do PDF”软件,然后打开需要转换的CAD文档,选择“文件”菜单的“打印”选项,再从打印机名称选项一栏中选择“Adobe PDF”(图4),点击“打印”按钮即出现“另存PDF文件为”窗口,我们便可选择合适的文档存放位置,定义正确的文档名称,最后点击“保存”即可(图5)。

如何实现CAD电子文档的有效共享

如何实现CAD电子文档的有效共享

  关于打印输出PDF文件的详细设置这里就不累述了,我们主要介绍一下这种方法的几大好处。

  (1)利用免费的doPDF软件生成PDF文件不需要额外的软件费用支出。

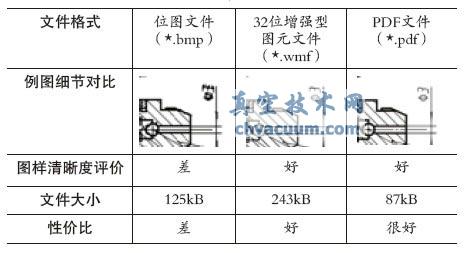

  (2)转换后的PDF文档图样清晰度好,幅面不受限制,而且文件大小合适,较之第二种方法性价比要高(表);

  (3)PDF文档通常具有只读属性,既保留了CAD文档详细的可视信息,又保护了CAD文档的权威性,作为电子归档的一种理想格式,目前已成为业界的事实标准。

如何实现CAD电子文档的有效共享

二、结语

  综上所述,我们不难看出,利用第三种方法,也就是利用PDF生成器将CAD电子文档转换为通用的(*.pdf)文档是我们目前实现CAD电子文档有效共享的最佳方案。同时,由CAD文档转换成的PDF文档,又可以纳入到企业现有的“数字档案信息资源管理系统”中,通过这一现成的信息化管理系统平台,既可以实现CAD电子文档的有效归档管理,又可以实现CAD电子文档的有效共享,可谓一举两得。
