教你如何使用AutoCAD准确再现不规则材料圆弧边

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:鬼马

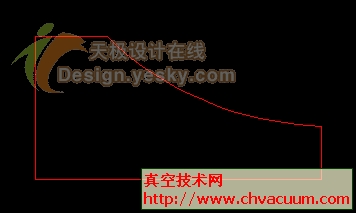

    通常笔者所做的排料图是做在长方形的钢板上,可是有时也会遇到仅仅做小量的排料图的情况,这时使用四米长的整块钢板一定会被老板骂的,怎么办?去车间找边角料呗……找到了边角料又有了难处,不规则钢板如何在CAD上表现出来呢?细看这块钢板,为如下形状(如图)。

使用AutoCAD准确再现不规则材料圆弧边

图1

  可是手边只有一把卷尺,怎么能得到它的圆弧形的那一边呢?

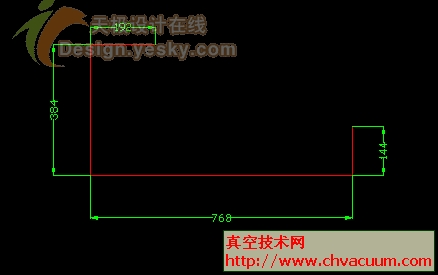

  不管它,先做出几条直边的长度再说,根据卷尺测量的数值,画出几条直边如下:

使用AutoCAD准确再现不规则材料圆弧边

图2

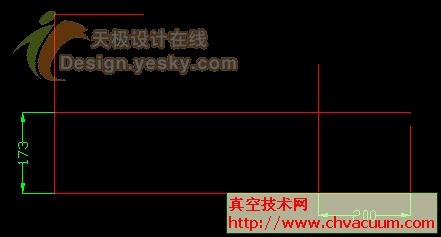

  可是剩下的这段圆弧的圆心如何确定呢?这个问题困扰了笔者半天,从车间到办公室,从办公室再回到车间跑了两趟才反应过来:为什么一定要找到这个圆心呢,CAD中画圆除了用圆心半径的方法之外还有三种画圆的方法:相切、相切、半径法;两点(2P)法;三点(3P)法。这里用三点(3P)法不就可以了么,其中有两点已经确定,只要再找到一个点就可以了。取出卷尺,自钢板右直边向左量取200mm,标记,在标记处向垂直方向上量出弧形到下直边的距离173mm,好,回到CAD,做图。使用偏移命令(OFFSET)把右直边左偏移200mm,下直边上偏移173mm,延长得两条线的交点:

使用AutoCAD准确再现不规则材料圆弧边

图3

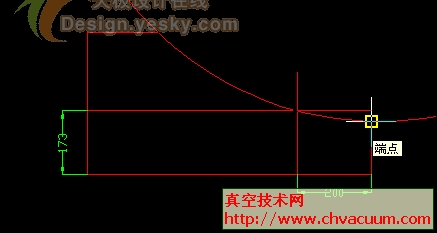

  使用画圆(CIRCLE)命令,命令行提示:指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)];输入“3P”(不带引号),空格确认,按F3键打开对象捕捉工具,用鼠标依次点取三点完成该圆:

使用AutoCAD准确再现不规则材料圆弧边

图4

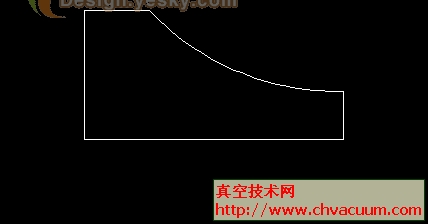

  使用修剪工具剪掉多余的线,使用删除工具删除两条辅助线,完成图纸。

使用AutoCAD准确再现不规则材料圆弧边

图5

  在这次简单的做图之后,笔者深深地感觉到,从书本上的理论到真实应用中的实践还是有一定距离的,知道不代表会用,会用不代表熟练,要想能在实践中用熟用好CAD,还要多看多用多想才行。
