CAD的图层过滤器的作用

2014-02-28 CAD小苗 新浪博客

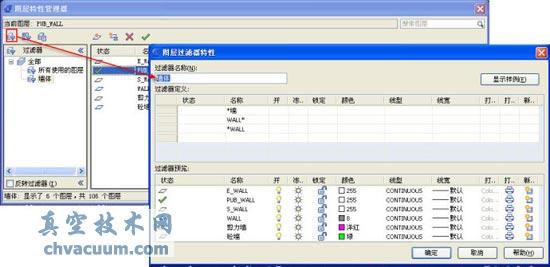

  当一张图纸中图层比较多时,利用图层过滤器设置过滤条件,可以只在图层管理器中显示满足条件的图层,缩短查找和修改图层设置的时间。图层过滤器如下图所示:

CAD的图层过滤器的作用

  在图层特性管理器中已默认添加了一个过滤器:所有使用的图层,可以显示所有图层上有对象的图层,也可以勾选“反转过滤器”,显示所有没有对象的图层。如果需要频繁利用图层来管理图形的话,可以自己定义图层过滤器。在“图层过滤器特性”对话框中可以根据自己需要来设置过滤条件,诸如图层是否使用、图层名称以及图层的开关、冻结、颜色、线型等各种状态。如果要设置多个过滤器的话,最好给每个过滤器取一个比较容易分辨的名称,例如上图中将与墙体相关的图层过滤出来,过滤器名称被命名为“墙体”。

  所谓“组过滤器”,就是不用设置过滤条件,由用户自己通过添加图层来定义的过滤器。我们可以将一些需要同时关闭、冻结或锁定的图层设置成一个组,设置好组后,直接在图层管理器中右键单击组名,就可以在右键菜单中选择开关、冻结或锁定这一组图层。组过滤器的定义方法很简单:

  一、在图层特性管理器中单击“组过滤器”按钮,就可以创建一个组过滤器,此时可以给过滤器起一个名字。如果这是没起名字也没关系,随时可以右键单击此过滤器,选择“重命名”来改名字。

  二、 然后就是在组过滤器中添加图层了,CAD提供了两种添加图层的方法:

  1)右键单击组过滤器,在菜单中选择“选择图层>添加”,然后可以在图形窗口中拾取图形,将这些图形所在的图层添加到组过滤器中。

  2)在过滤器列表中切换到“全部”或其他过滤器,然后将右侧列表中的过滤器名称拖动到“组过滤器”名字上。

  除了可以在组过滤器中添加图层外,还可以“替换”图层,当然也可以从组过滤器中删除。至于组过滤器的右键菜单和图层列表的右键菜单选项就不再详细介绍了,大家一看就明白了。

  如果你的图层非常多又需要频繁开关时,不妨试试图层特性过滤器和组过滤器。
