芯片制作对半导体照明光源的影响

2009-05-30 曾正清 中国电子科技集团公司第五十五研究所

        芯片制作对于改善功率型LED 器件的工作电压,提高器件光提取效率有着重要影响,对降低管芯的热阻也起着决定性作用。

        要获得低工作电压器件、降低器件热阻,必须解决电极材料与GaN 材料的欧姆接触问题。过大的接触电阻不仅会增加器件工作电压、影响流明效率,还会导致发热严重,升高LED 结温,影响器件的内量子效率和稳定性,缩短使用寿命。

        如前所述,受限于目前的生长技术,p 型GaN 材料的空穴浓度仍然较低。由于p 型GaN 材料的功函数较大(7.5 eV),没有与之相当的金属材料,因而p 型欧姆接触电极的制作相对困难。为了制作良好的p 型GaN 欧姆接触电极,笔者采用热处理p 型GaN 后步活化工艺以提高载流子浓度;使用高功函数的金属材料,如Ni/Au、Ni/Pt;采用表面处理工艺来改善p 型GaN 表面状况等。图4 给出了实验优化工艺处
理后获得的p 型GaN 低欧姆接触数据,其接触电阻率达到5×10-4Ω/cm2。在获得良好的器件电学性能后,结合器件光学性能,获得既具有低比接触电阻率,又具有高光学反射率或透过率的电极,是GaN 基LED 器件电极制作工艺中研究的重点。同时,设计具有合理拓扑结构的电极图形,以改善电流分布,减小器件热量分布不均匀导致失效的可能性,增加器件使用寿命。

表面处理前后p 型GaN 欧姆接触性能对比

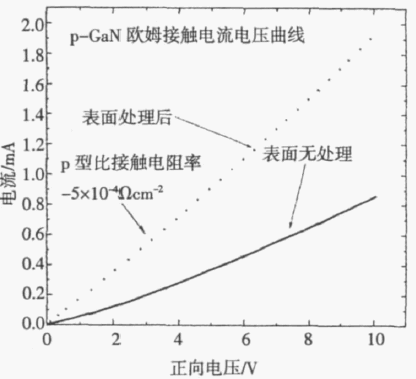

图4 表面处理前后p 型GaN 欧姆接触性能对比

        管芯制作的另一个关键是提高芯片光提取效率。由于GaN 材料本身折射率较大(折射率2.40~2.50),与衬底蓝宝石(折射率1.78)和封装树脂(折射率1.50)之间存在较大的折射率差,使得大量的光被限制在GaN薄层材料中,降低了光提取效率,影响了器件的流明效率。因此,设计新的器件结构,对界面粗糙化,提高器件的光提取效率则十分迫切。由于GaN 材料本身稳定的物理、化学性质,使得电感应耦合等离子(ICP)干法刻蚀成为制作各种GaN 微结构的关键技术,同时也是共面电极(即p-n 电极位于芯片同一侧)结构LED 制作n电极的主要技术。为保证器件性能,要求刻蚀具有高速率、大深度、垂直侧壁、光滑界面及强的非选择性。人们常采用Cl2/Ar/BCl3 气体获得的刻蚀结果,在BCl3 含量为20%时,实现了GaN/Al028Ga072N 材料的大速率(350 nm/min)、非选择性(GaN 和AlGaN 的选择比接近1)、光滑(表面均方根粗糙度为0.5nm)刻蚀。

        对于共面电极GaN 基功率型LED,主要的器件结构包括从p 型GaN 出光的正面结构和从蓝宝石衬底出光的倒装结构2 种。传统的正面结构LED 多采用Ni/Au 材料作为p 型电极,受限于Ni/Au 材料对蓝光的强烈吸收作用,电极往往较薄(小于10 nm),且透过率较低(小于50%)。在大尺寸、功率型LED 中,其p 型电极的电流扩展性能和光学性能较差,因此无法获得大电流注入、高亮度的器件。与之相比,采用倒装结构LED 选用高光学反射率的厚合金材料作为p 型欧姆接触电极,具有良好的欧姆接触特性和电流扩展性能;同时通过p 型电极将热量传导到热沉,比通过蓝宝石散热的具有更短的传输距离和更大的热传导率,其热学性能也具有优势。因此,倒装结构LED 具有比正面结构更好的器件性能。由倒装结构和正面结构LED 管芯随注入电流增加输出光强的变化可知,倒装结构LED 饱和电流大,大电流下输出光强也相应较大。需要指出的是,垂直结构双面电极LED(如SiC 衬底LED 以及激光剥离LED 等)在热量传导上具有的优势,已成为令人瞩目的研究热点。
