换流阀水冷系统的溶解气分离旁路系统的工作流程

2013-03-15 周丹 中国矿业大学( 北京) 机电与信息工程学院

  本文为换流阀水冷系统配备的溶解气分离系统如图1 所示, 系统主要由电磁阀、脱气罐、自动排气系统、压力传感器、单向阀及立式多级等组成。

  溶解气分离系统工作过程主要分为五个阶段,具体工序如下:

(1) 初始阶段

  将溶解气分离旁路系统接入主水路, PLC 控制电磁阀打开, 主水路与脱气罐( 满水) 接通。

真空脱气设备示意图

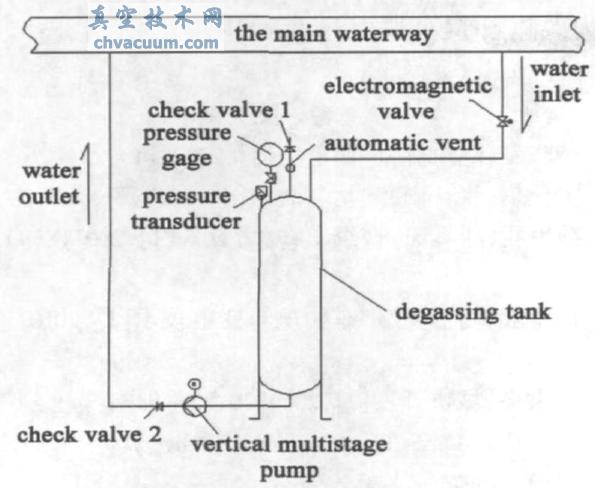

  图1 真空脱气设备示意图

(2) 抽水阶段-产生真空

  当压力传感器检测到脱气罐内压力pn 与主水路压力ps 相等时, 产生信号给PLC, 控制电磁阀关闭, 泵开启( 由于单向阀1 的存在, 立式多级泵可以对脱气罐内持续抽水, 制造负压状态, 形成真空) 。

(3) 负压维持阶段

  当压力传感器检测到压力为- 0.08572MPa 时,发送给PLC 信号, 控制泵关闭( 有单向阀1 和单向阀2 存在, 罐中可以维持负压状态戴尔他t1 时间, 使水中的溶解性气体释出。由于此时脱气罐中为负压状态,气体不能通过自动放气阀排出。有单向阀1, 外界大气也不能进入脱气罐中) 。

(4) 进水、排气阶段

  经戴尔他t 1 时间后, PLC 控制进水电磁阀再次打开,系统水进入脱气罐中, 使罐中压力增大, 气体从自动排气阀, 经单向阀1 排出。

(5) 进、排水阶段

  当压力传感器检测到罐内压力与主水路压力一致时, PLC 控制泵开启, 电磁阀保持打开状态, 开始将罐中已脱气的水抽出70% 后, 经戴尔他t2 时间后电磁阀关闭, 泵又开始抽水阶段( 形成真空) 。如此反复,将水中的部分气体脱出, 使溶氧量降低。
