浅谈新型D61-C系列大型蝶阀在袋式除尘器在线检修中的应用

来源:真空技术网(www.chvacuum.com)北京赫宸环境工程有限公司 作者:赵金龙

  为便于袋式除尘器在锅炉正常运行的情况下,能够及时处理某个通道出现的故障,可在除尘器进出口烟道处设置D61-C系列蝶阀。除尘器故障检修时,关闭故障通道的进出口蝶阀,使需检修通道被切断出来,并在短时间内致室内温度迅速降低,从而实现除尘器在线切换检修,以适应我国燃煤电厂机组备用率低、负荷率高的具体国情。

  袋式除尘器已广泛应用在各个领域。袋式除尘器在运行时会产生机构及滤袋破损等故障,所以袋式除尘器应具备在线切换检修功能。在除尘器各通道进出口烟道上设置具备优质性能的D61-C系列大型蝶阀,使整个袋式除尘器由若干个单台除尘器组成。某单台除尘器发生故障后关闭该单台除尘器的进出口蝶阀,将该单台除尘器从工作状态切断出来进行安全检修[1]。

  针对发电厂除尘器进出口烟道内使用的蝶阀,在高温烟气中的密封性不好及设备使用、维护复杂、密封部件寿命短的问题,研制出一种单板滑块弹性密封蝶阀。该阀结构简单、操作简便、成本低、易加工、密封性能好,阀内安装弹性装置可以补偿阀框与阀板间温差造成的间隙和由于制作产生的偏差,同时机械平面密封技术设备简单,无需空气密封装置,检修方便,使用成本低。

1、袋式除尘器在进出口处设置蝶阀的重要性

  袋式除尘器在运行时会产生机构及滤袋破损等故障,产生故障时会引起设备运行阻力、排放浓度过高等现象。此时需要在保证整台发电机组不停机的情况下,对发生故障除尘器的某个通道进行检修,所以要求除尘器具备在线切换检修功能。在除尘器各通道进出口烟道上设置D61-C系列大型蝶阀(见图1),使整个除尘器由若干个单台组成。某单台发生故障后关闭该单台的进出口蝶阀,将该单台除尘器从工作状态切断出来,然后开启该单台除尘器通风降温系统,使发生故障通道气温由高温速降至人体耐受温度,便于工人及时对故障进行排除。

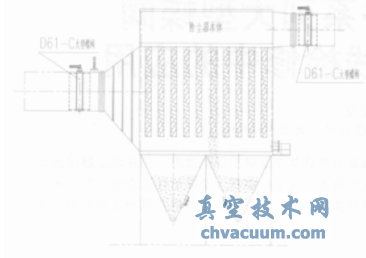

D61-C蝶阀在除尘器中的安装位置

图1 D61-C蝶阀在除尘器中的安装位置

2、除尘器进出口烟道选用D61-C系列大型蝶阀的原因

  目前国内外发电厂现有除尘器和脱硫系统使用的蝶阀主要是双叶片百叶窗式阀、双百叶窗式阀等。

  (1)双叶片百叶窗蝶阀

  该类型挡板门由一扇百叶窗组成,百叶窗由两片叶片组成。

  (2)双百叶窗蝶阀

  该类型的挡板门由两扇百叶窗组成,每扇百叶窗连接着若干轴承,两片叶片固定在同一轴上。

  百叶窗式蝶阀密封的制作工艺复杂,阀体较重,给检修带来不便。

3、D61-C系列大型蝶阀特点

  (1)大型单板蝶阀,不受尺寸限制,可根据用户要求制造。整体刚性好。

  (2)阀板周边为柔性弹性密封结构(见图2)。该结构即可以克服热变形,又能补偿阀框与阀板之间的间隙。

  (3)密封性好:采用特有技术,漏风率大大降低。

  当蝶阀处于工作状态时,阀板处于自然状态。当蝶阀关闭时,弹性阀板进入到阀框中,在阀板四周伸缩板的作用下,使阀板与阀框充分接触,确保了蝶阀的密封性,可实现阀整体漏风率<0.5%。

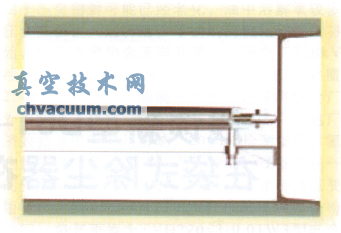

阀板周边的柔性弹性密封结构

图2 阀板周边的柔性弹性密封结构

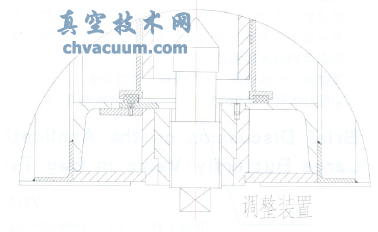

轴向间隙调整装置

图3 轴向间隙调整装置

  (4)阀板轴设置:轴向间隙调整装置(见图3)。

  当蝶阀阀体与阀板装配时,上下间隙的调整是利用轴向间隙调整装置完成。如图3所示,利用调整装置在安装过程中及安装之后都能对蝶阀的阀板轴向间隙进行调节。

  (5)阀门关闭灵活自如。

  正常运行时蝶阀的迎风面是侧框,面积非常小。该蝶阀的最大设计开关扭矩达30000N.m,即使烟道中阀门处有积灰,这个力量也足以保证阀板打得开关得严,运转自如。避免了常规采用的多片式百叶窗式蝶阀由于变形和积灰造成阀门关不严,无法检修的情况。

  (6)结构简单、操作简便、故障率低,被用户称为“免修蝶阀”。

4、阀门开关控制形式

  手动及电动两种阀门,阀的开关都设有指示信号。

  (1)手动操作方式。

  该控制易操作,故障率极低,可减少成本,便于使用和维护。手动蝶阀独立地采用两级减速传动。一级为蜗杆减速机构,传动比大、省力。减速机特别要求具备自锁功能。二级为开式销齿轮减速机构,耐用,易加工,经济适用,性能可靠。通过两级减速可实现蝶阀最大输出扭矩达30000N.m。见图4所示。

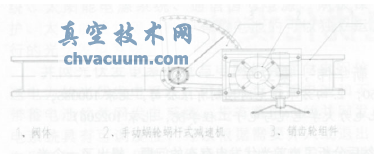

手动操作式D61-C蝶阀

图4 手动操作式D61-C蝶阀

  (2)电动控制方式。

  电动控制方式可选择:执行器机构、电动推杆机构等。

5、D61-C系列大型蝶阀应用

  该蝶阀在各大电厂袋式除尘器进出口上已广泛应用,在使用过程中安全可靠,故障率低。

  另外,该蝶阀适用于通风管道系统。特别适用于:火力发电厂空预器前后烟道;除尘器前后烟道;脱硝前后烟道;省煤器前后烟道等。

6、结论

  近年来,随着大气污染日益严重,国际社会对于节能减排要求越来越严格,袋式除尘器在燃煤电厂中应用越来越多。预计我国燃煤电站在2012年后将实施≤30mg/Nm3的排放标准,高效率除尘的袋式除尘器将得到极大推广,D61-C系列大型蝶阀将会有更好的应用前景。

参考文献:

  [1]钟鲁文,刘汉强,徐中.袋式除尘技术在燃煤电站上的应用[M].北京:中国电力出版社,2007.
