液态金属密封的密封结构形式

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:鬼马

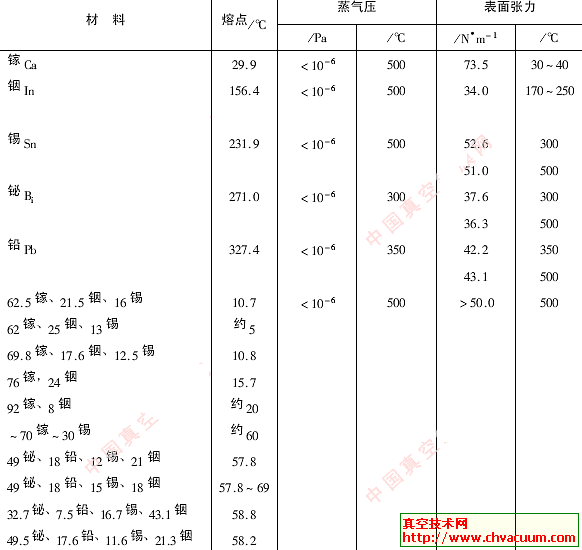

利用液态金属密封,能改善转轴的密封性能,但要求这种金属必须满足下面几个条件:

(1)室温下是液态;

(2)表面张力大于5x10-1N/m

(3)500oC时蒸气压在10-6Pa以下;

(4)容易浸润常用金属、玻璃、石英及陶瓷。

液态金属密封

       液态金属形成真空密封主要是靠液态金属表面的张力,因此,它要求转轴与密封面的间隙最大不能超过10-2cm,一般在0.1mm~0.15mm。液态金属长期暴露在大气中会因氧化产生杂质,所以要尽量避免同大气接触。液态金属密封的保护真空应在103Pa以下,旋转速度从10r/min到数千转每分钟。

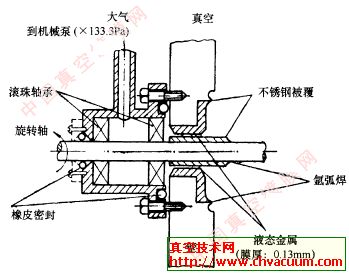

图1:图2给出了几种液态金属转轴密封的结构型式。
