水泵选型应用软件的设计

来源:真空技术网(www.chvacuum.com)承德石油高等专科学校 作者:李小芳

  水泵选型应用研究的目的是用计算机来代替传统的纸质资料。本文系统地介绍了水泵选型应用的背景、水泵选型设计构思、水泵选型功能,对水泵选型的应用进行了展望。

1、水泵选型背景

  水泵广泛应用于国民经济的各个领域,水泵的选型是销售和采购的重要环节。选型不合适造成能源浪费和设备的非正常损坏并造成整个生产工艺流程的停滞,所以选型的正确性很重要。准确的选型能够使水泵更适合其工作状况,可以减少购买水泵的费用,减少中期的维护费用以及节省电能资源。随着国民经济的发展水泵的种类型号规格繁多,因此对于企业采购或水泵销售人员在众多样本中,根据千差万别的使用场地和使用情况迅速的找出合适的水泵,是十分重要和繁杂的工作。选型不仅需要技术能力,还需要日积月累的经验,选型软件不仅能够充分利用计算机的计算能力还能分析利用经验,把选型难度降低,保证选型的准确性。选型软件集成常规的水力计算功能,并根据需要的流量、扬程和适用场合测算出合适的泵型来。

2、水泵选型应用软件设计构思

  2.1、设计思路

  设计系统中的水泵总是与特定的管路相连,其工作状态点由水泵的性能曲线与管路的特性曲线共同决定。在设计系统时应进行必要的水力计算,根据设计流量计算出在该流量下管路的阻力,以确保选用水泵的扬程合理。在对流量和扬程留一定的设计安全余量后,再进行水泵的选择。水力计算实际上就是根据输送介质情况以及水泵的进出口管路的布置计算出整个装置扬程来然后才能根据装置扬程来选择水泵。

  2.2、实现方法

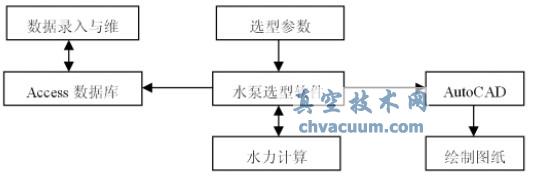

  选型软件可以采用VB 或者C# 进行编程,使用Access 数据库,软件独立于AutoCAD 软件之外,与AutoCAD 采用ActiveX 技术接口,可以绘制出最终图形和曲线。水泵选型结构如图1 所示。

水泵选型结构图

图1 水泵选型结构图

  VB 以其强大的图形界面和简单的语法深受欢迎,VB 可以方便灵活地处理水泵选型中的绝大部分数据。C# 是一种安全的、稳定的、简单的、优雅的,由C 和C++衍生出来的面向对象的编程语言。它在继承C 和C++强大功能,同时去掉了一些它们的复杂特性(例如没有宏和模版,不允许多重继承)。C# 成为ECMA 与ISO 标准规范。C# 看似基于C++写成,但又融入其它语言如Pascal、Java、VB 等。C# 综合了VB简单的可视化操作和C++的高运行效率,以其强大的操作能力、优雅的语法风格、创新的语言特性和便捷的面向组件编程的支持成为.net开发的重要语言之一。这使得水泵选型网络化成为可能。

  利用VB 或者VC# 实现编程部分,主要完成是读取原始数据。水泵的性能曲线等数据存放于数据库中,根据需要提取出来。由原始数据进行计算生成拟合数据,并进行曲线拟合。操作CAD 画出图形,绘制出平滑的曲线来。Access 是微软把数据库引擎的图形用户界面和软件开发工具结合在一起的一个数据库管理系统。由于Access 易学易用,现在,Access数据库在很多地方得到广泛使用,例如小型企业,大公司的部门。水泵选型数据库系统可选用Access 作为开发数据库的工具。

  Access 数据库可以提供系统的用于组织原始数据、建立相关查询数据功能、生成框体数据表等共享数据以及支持超链接网页网站应用。根据实际情况广泛收集相关水泵产品的样本、收集性能良好的水泵模型、叶轮模型资料以及各类泵型适应的流量和扬程范围。使用Access可以建立维护水泵型号数据库,水泵原始参数数据库、管路附件数据库、客户信息数据库等。采用ADO 控件进行产品资料数据库的维护,软件系统加入水泵选型数据库维护模块,可以很直观地在维护界面上进行输入、修改各种数据, 并可以控制访问权限。数据库的维护包括水泵规格型号及拟合曲线的输人、设计参数的维护、外型尺寸等数据的维护。

  AutoCAD 是现在比较流行的绘图工具, 它具有良好的用户界面,通过交互菜单或命令行方式便可以进行各种操作。AutoCAD 不但是强大而专业的工程绘图软件它也是一个灵活而又开放的系统。利用ActiveX 能够从AutoCAD 的内部或外部以编程方式来操作CAD 根据拟合曲线数据完成特性曲线的绘制。

3、水泵选型应用软件功能

  3.1、浏览水泵类型

  根据已有产品目录将水泵分类,如排污泵、污水泵、潜水泵、管道泵、离心泵、磁力泵等,将其整理便于进行浏览选择。

  3.2、通过水泵分类来选型

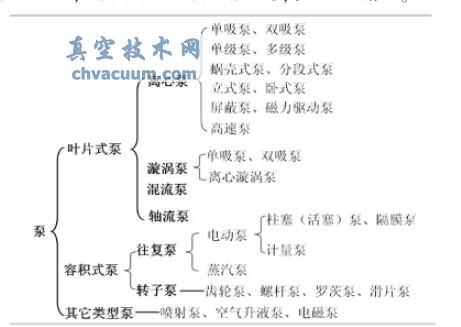

  水泵的类型(如图2 所示)可以根据装置的工艺参数、输送介质的物理和化学性质、操作周期和泵的结构特性等因素合理选择。软件可根据介质特性决定选用哪种特性泵,如清水泵、耐腐蚀泵,或化工流程泵和杂质泵等。可以根据现场安装条件选择卧式泵、立式泵。可以根据流量大小选用单吸泵、双吸泵,或小流量离心泵。根据扬程高低选用单级泵、多级泵,或高速离心泵。软件可以确定符合装置参数和介质特性的要求的泵类型。用户在购买水泵之前可以通过软件多了解水泵的类型和实际参数,如实际扬程和实际流量等,以免造成麻烦。

水泵选型分类

图2 水泵选型分类

水泵选型分类

图3 水泵选型分类

  3.3、通过输入参数来选型

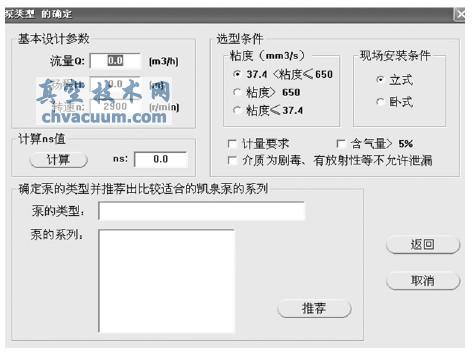

  软件可以输入基本设计参数,选型条件等,找到符合条件或者相近条件的产品型号。如图3 所示。可以根据泵厂提供的样本及有关资料确定泵的型号。可以根据额定流量,扬程出口压力等查找选择的水泵型号。通过管路计算(图4 所示),或者输入具体参数,检查产品是否符合要求。

图4 管路计算

  3.4、根据参数生成参数表、安装图等

  软件根据各工况点的流量和扬程的变化,可以画出水泵的工作曲线,这就是水泵的。水泵选型需根据现场来决定,如管路长短,管径大小,弯头多少,容量,类型,出水量等等按性能曲线校核泵的额定工作点是否落在泵的高效工作区内, 校核泵的装置汽蚀余量是否符合要求,还可以进行要求参数进行叶轮切割后的性能预测。除此之外软件还可以提供查找产品的具体参数,生成具体的设计安装图的功能。

4、结论

  国内水泵选型发展趋势从开始的纸质样本到电子样本、再到简单的水力计算、综合型的选型应用到将来智能型的选型软件,国内水泵选型软件都是各家水泵厂家相关技术人员业余开发或外包给软件开发公司,没有成型的开发模式和规范。通过对水泵选型应用的研究,可以扩展成一个通用的软件系统, 不同的厂家根据自己的产品将数据添加到数据库就可以形成一个自己的选型软件,并且还可以根据需要将不同厂家的产品数据统统加入数据库, 做成一个通用的软件包,乃至可设计成一个通用的水泵在线造型,与计算机无关性,随时随地,只要能连上网路,就能打开网页进行工作,为水泵选型节约成本提高效率。
