基于PLC矿井智能化主排水泵的研究

来源:真空技术网(www.chvacuum.com)同煤集团华盛虎峰煤业有限公司 作者:贾振兴

  该文简单介绍了矿井智能化主排水泵的工作原理。矿井智能化主排水泵可以实现智能化控制水泵的开启和停止、远程实时监控主排水泵的工作状况,并且可以根据水位自动确定需同时运行的主排水泵的台数,从而实现主排水泵高效经济的运行。

  国内煤矿约90% 都是地下开采,煤矿生产过程中会产生废水,包括井下自然涌水、生产废水等。为保证矿井的安全生产,必须将井下的废水排到地面,即矿井废水的安全排放是保证矿井安全生产的必要条件。一个简单的排水系统必须包括污水水源、水泵、排水管路和排放地点。就煤矿而言,水从井下中央水泵房经过主排水泵,从主排水管道排到地面沟渠中。

1、自动控制

  自动控制是指完全以PLC 设定程序自动执行一系列操作,完成排水工作,不需要人为干涉,通过检测水仓水位、电力波峰段和其它参数,时启动水泵,合理调度水泵运行的台数,从而提高水泵的工作效率和安全性。下面以水仓水位为例来说明水泵自动控制的全过程。

  假设,原矿井每小时排出废水的流量为Q1,中央水泵房的水位为H1,由于矿井正常生产,矿井水位在Q1的排放流量下,水位变成了H2,此时通过水位监测传感器,将实时水位H2传输给PLC 控制台,因为PLC控制台设有程序,该程序内设有选择语句,设有m 个临界值,分别为m1、m2…mm,此时可以通过程序控制,当H2 < m1时,PLC 会控制关闭所有排水泵,当H2在m1和m2之间时,PLC 控制开启1 台水泵,当H2在mk和mn之间时,PLC 会控制a 台排水泵开启进行排水,这些数据根据每个矿井废水水位和涌入量的不同可以自己设定。这样可以实时自动控制,既节省人力又经济高效。其控制流程图如图1 所示。

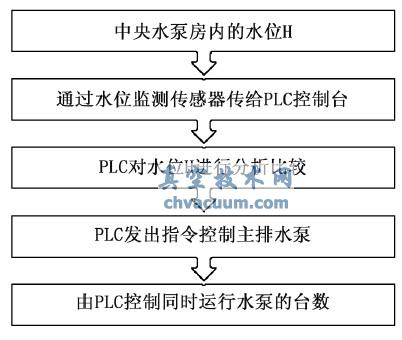

水位控制水泵台数工作原理示意图

图1 水位控制水泵台数工作原理示意图

2、远程监控

  所谓远程监控,就是在地面上就可以对主排水泵进行性能监测和控制。通过光缆以及相应信号交换设备,将井下PLC 与井上的计算机相连,采用WINCC 自动化监控软件建立综合自动化网络平台,可实现远程自动、半自动控制,实时显示、记录各泵组运行情况和相关参数,支持历史数据查询。同时,井下装设防爆型网络摄像机,通过光纤将图像传送到地面系统,地面调度中心通过硬盘录像机将画面发送到地面工业电视上。主排水泵控制系统如图2 所示。

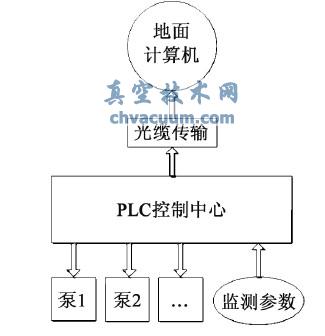

主排水泵控制系统

图2 主排水泵控制系统

3、实施维护

  3.1、水泵轮换工作

  水泵轮换是排水设备综合自动化控制系统的中心环节。它由PLC、中间继电器、接触器等组成,以上环节最终都要与本环节配合,根据水位情况自动开停水泵。为了防止因备用泵长期不用而使电机受潮或有其它故障而未被发现,当紧急情况需要投入而不能投入以至影响矿井安全,系统根据水泵的开启次数自动按一定顺序轮换开启水泵。当某台或其所属阀门故障或检修时,该泵退出轮换,其余各泵仍按轮换工作制运行。

  3.2、障碍报修

  不论是原始的手动控制,还是采用PLC 实现的智能控制,都无法避免主排水泵出现,如主排水泵发生汽蚀损伤、主排水泵平衡盘异常磨损、主排水泵叶轮空蚀磨损、电动机短路等。这些问题都会导致主排水泵工作异常。这些异常可以通过相应的传感器,将数据传输给PLC 控制台,然后PLC 控制台对数据进行分析处理,将有问题的主排水泵组传输给地面计算机,由计算机发出报警信号。这样检修人员可以及时的采取措施。

  3.3、管路监测

  因为矿井废水的排放,主要通过管路由主排水泵排至地面,所以管路出现问题也会引起排水系统的崩溃,因为排水管路较长,不可能每处都设监测站,所以,矿井一般都有备用管路,当一个管路出现问题,PLC 控制台会发出命令,自动切换到另一条管路,不用停机切换。

4、结语

  (1) 本文通过介绍水泵的工作原理,对水泵进行了分类,并对单级、单吸离心式水泵具体工作原理做了说明。

  (2) 针对矿井开采这一行业的特殊性,描述了矿井主排水系统,并绘制了矿井主排水系统示意图。

  (3) 阐述了以PLC 为核心的水泵自动控制系统,通过合理的程序设计,实现了根据水仓水位的高度自动启动水泵进行排水,减轻工人劳动强度,增强井下排水的可靠性。同时也实现了水泵运行的合理调度,提高设备利用率,节能增效。

  (4) 通过PLC 与地面计算机相连接,实现对井下主排水泵的远程监控和实时维护功能。
