水环泵的过压缩与压缩不足的现象及解决方法

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:真空技术网

  1、过压缩现象:封闭小腔没有到达排气口,其内气体已经达到排气压力(一般常发生在大泵中,且吸气压力较高时容易发生);

  2、压缩不足现象:封闭小腔与排气口接通,但其内气体尚未达到排气压力(常发生在吸气压力较低时)。

  以上现象均与吸入气体压力变化,而泵的两口位置(压缩比)固定不变有关。

  带来问题:消耗功率多(浪费能源),降低泵的抽气效率。

解决问题的办法

  1、在排气口前设置橡皮球阀:当小腔内气体过早达到排气压力时,球阀打开。

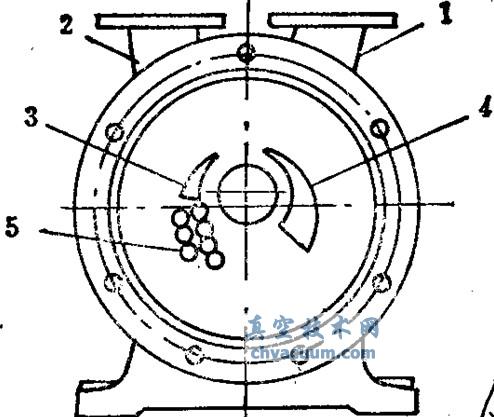

水环泵-橡皮球阀结构示意图

1- 进气管 2- 排气管 3- 排气口 4- 吸气口 5- 橡皮球阀

水环泵-橡皮球阀结构示意图

图1 水环泵-橡皮球阀结构示意图

  2、采用柔性排气阀设计(专利),避免过压缩现象。柔性排气阀通过自动调节排气面积而降低泵的能量消耗。从而达到最佳运行效率。

  3、设计时,以最低吸入压力(极限压力)来确定泵的压缩比(排气口位置)

  压缩比 = P出 / P入=V入 / V出

  设计时: P入 取极限压力

  水环泵的过压缩与压缩不足的现象及解决方法为真空技术网首发,转载请以链接形式标明本文首发网址。
