水环泵- 蒸汽喷射真空泵系统的应用(2)

水环泵- 蒸汽喷射真空泵系统的主要技术参数如下:

( 1) 极限真空度≤13 Pa 。

( 2) 抽气能力( 20℃ 空气)1,500 kg/h 67Pa( 0.5 Torr) 或以下。

( 3) 抽气时间:无负载时允许最大抽气时间为3.0min 。

( 4) 蒸汽参数蒸汽压力: 1.3MPa,蒸汽耗量: 最大28000 kg/h

( 5) 冷却水参数:冷却水消耗量: 最大2200 t/h(其中50t/h 为水环泵用水),冷却水温: 最大34℃

( 6) 空气泄漏允许最大55 kg/h

( 7) 水环泵参数( 单台) 电机功率: 320 kW 排量( 20℃26.6 kPa 空气) : 160 m3/min

系统的实际应用和性能

        当脱气开始时, 首先开水环泵VP1 和VP2、喷射泵5EA 和5EB, AC 冷凝器通水; 当真空度达24 kPa 以下时, 打开喷射泵4EA 和4EB, 关闭喷射泵5EB; 当真空度达到6.6 kPa 以下时, 打开增压泵3B, 关闭喷射泵5EA, 开1C 冷凝器, 旁通及AC 水阀关闭; 当真空度达到0.93 kPa以下时,打开增压泵2B; 当真空度达到0.27 kPa 以下时,打开增压泵1B, 直至真空达到67 Pa 以下。在全泵投入( 1B+ 2B+3B+4EA+ VP1+ VP2)的性能测试结果如下:

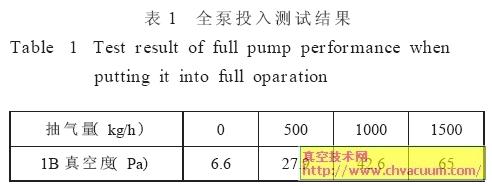

表1 全泵投入测试结果

     测试时的蒸汽压力为1.3 MPa, 蒸汽耗量为28t/h。

       从表1 的测试结果可以看到, 这套组合式真空泵系统的抽气能力完全达到了设计要求。值得一提的是, 在实际系统投入后加入了动态压力控制技术后蒸汽耗量只有20t/h 左右,这个蒸汽耗量对于一个1500 kg/h 抽气量的RH设备来说是非常小的, 从单位汽耗( 每小时内的1000 kg 抽气量的蒸汽耗量) 这个量来看, 其值只有13.3 t/ h, 远远低于同类RH 的真空泵系统。从表2 的比较中可明显看到这一点。

小结

       2007年11月份这套混合式真空泵系统在4#RH投入使用后,性能一直很稳定。这套由水环泵和蒸汽喷射泵组合使用的真空泵系统在国内不多见,国内大型RH真空脱气上使用的多数为多级蒸汽喷射泵; 而且这套系统67Pa时的抽气能力达到了1500kg/h, 是目前国内在RH上应用能力最大的真空泵系统;

       由于使用了水环泵, 所以蒸汽耗量相当少,节能效果非常显著, 如果以常规34t/h 的单位汽耗来算, 蒸汽耗量可节约30t/h, 所以从能源经济效益上来看, 以4#RH的53%作业率时间来算, 每年可节约蒸汽能耗费用约1700万元, 除去水环泵的每年耗电费用约180万元, 每年可节约1500 万元左右。
