医科达北研BJ- 6B加速器真空钛泵源的改造

来源:真空技术网(www.chvacuum.com)解放军第534医院 作者:崔维斌

  我院医用加速器从4M 机到6M机,一直使用的是北京医疗器械研究所设备。该设备从整体上运行平稳,但存在小的缺陷,即真空钛泵电源稳定性较差。其原因是:钛泵电源需长期运行不停机,变压器、三极管等元器件发热,缩短了使用寿命。真空技术网(http://www.chvacuum.com/)根据设备实际需要,受计算机服务器开关电源能长期不停机工作的启发,笔者研制改造了BJ-6B 加速器的钛泵电源。运行2 a 来,未再出现过枪真空报警, 保护了昂贵的加速管,提升了设备的整体性能。

1、材料准备

  开关电源B-25X 1 块, 红、蓝、黑0.12 mm2 的铜导线各30 cm,M2.5 螺栓、螺母各4 个,塑胶1 块。

2、原理

  利用目前电子市场上销售的开关电源,来改造性能不够稳定的分离元件泵电源。由于开关电源块具有体积小、质量轻、性能稳定等特点,使改造后的真空泵源持久耐用,对加速管的保护更可靠。

3、具体改造步骤

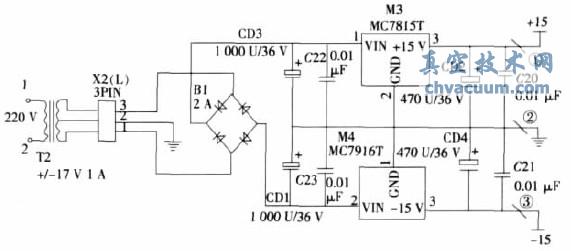

  图1 是原设备泵源电路的一部分。

医科达北研BJ- 6B加速器真空钛泵源的改造

图1 钛泵电源部分图

  (1)将图1 中的T2 变压器拆掉,安装开关电源B-25X,并用螺栓螺母加以固定。

  (2)用2 根红蓝导线各10 cm 连接开关电源的输入端和图1 中的T2 变压器原1、2 端点,以确定输入电压。

  (3)用手术刀片将图1 中C20 的上端、C21 的下端及它们之间分别切断,如图1 所示①、②、③位置。

  (4)用导线将开关电源+15 V、COM和-15 V 分别和图1 中的①、②、③位置焊接,即解决了图2 等连锁保护电路的供电问题。

  (5)将导线用塑胶固定并紧固电路板。

  (6)通电调试保护电路,及至正常工作。

  (7)恢复泵源箱位置。

4、真空钛泵的作用及连锁保护加速管的工作过程

  医用加速器的主要部件是:调制器(产生高压脉冲)、磁控管(将高压变成微波)、加速管(枪产生X 射线)。保护加速管的安全是至关重要的。加速管需要在高真空环境下工作, 而提供真空的是真空泵, 泵电源是泵的动力来源, 泵电源的好坏直接影响加速管的安全, 因而设立了真空连锁保护电路。

医科达北研BJ- 6B加速器真空钛泵源的改造

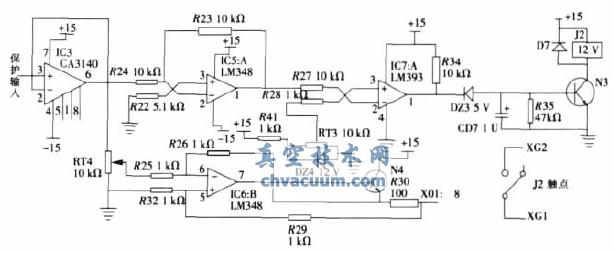

图2 真空保护电路

  (1)如图2 所示,当泵电源出现问题时,J2 得不到电,停止工作。XG1、XG2直接被切断,保证枪源联锁,使枪上不了高压。

  (2)当真空不好时,真空表有漏电流,通过采样电路有一高电平“1”输出,加在IC3 的3 脚,IC3 的6 脚输出高电平“1”加在IC5 的2 脚上;IC5 的1 脚输出低电平“0”又加在IC7 2 脚上;IC7 的1 脚输出高电平“1”使DZ3 截止。N3 不工作,J2 继电器不工作,XG1、XG2 被切断,枪源联锁起作用,保护了加速管。反之,J2 工作,J2 触点闭合,XG1、XG2 连通,保证了枪源联锁正常工作。

5、改造后的价值及效益

  通过上述电路改造,为设备维修探索出新的方法, 为医院节省了维修经费,同时也更好地保护了加速管。

  医科达北研BJ- 6B加速器真空钛泵源的改造为真空技术网首发,转载请以链接形式标明本文首发网址。

  http://www.chvacuum.com/pumps/gas/titanium-pump/104428.html
