1 、R601减压阀的控制原理

  该阀是先导控制的固定式压力调节阀,它和普通的通过调节调压弹簧来调节施加在施加在隔膜外端面的压力的直动式压力调节阀不同,它是由先导压力调节阀输出的气体压力来控制的。先导压力调节阀的控制方式和普通的直动式压力调节阀相同,当调节到想要的工作压力时它所控制的主阀就会输出相同压力的气体。通常主阀的隔膜上还会在主阀的隔膜上开一个旁通或者节流孔,这样可以让连续的气流通过先导系统。这股气流然后随主阀的气体一起排出调节阀。

  R602和R603是单级先导控制式压力调节阀,输入的管道压力直接由它们一次性减小到想要的工作压力。R601是两级先导控制式黄铜的压力调节阀,在第一级输入的管道压力先通过调节先导压力调节阀减小到一个中间压力(通常是100到200)。然后这个中间压力再通过调节二级先导压力调节阀减小到想要的工作压力。

  当进气压力存在很大的波动或者对输出的压力要求比较精确时我们一般选择两级先导控制式压力调节阀而不是单级先导控制式压力调节阀。

2、先导压力调节阀的形式

  ESAB公司用来控制R601、R602和R603的先导压力调节阀一般有两种形式。像R-6101、R-6102、R-6103和R-6104这些基本型的先导压力调节阀的功能和普通的直动式压力调节阀一样。本文里的所有安装详解都是基于这类先导压力调节阀的应用来讲的。

  在特殊条件下我们可以用另外一种样式的先导压力调节阀,它们的压力补偿形式多样。这些先导压力调节阀(R-6109到R-6113)可以提供跟它前一级的先导压力调节阀的输出压力变化相反的压力,当压力在压力上升点上升或者下降。这类阀一般仅在,需要速度有大量的和突然的变化或者在调节阀和实际使用点有很大的管道容积时使用。

阀体结构图

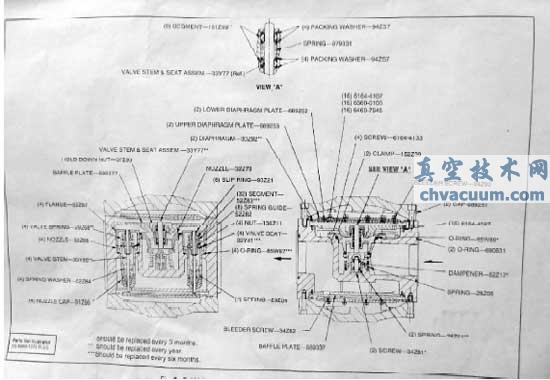

图1 阀体结构图

3、拆装阀门的顺序及注意事项

  先对照上图拆装一级阀

  松开先导调节器和主阀之间的配管,拆下主阀的端盖。拆下隔膜组件,并更换两隔膜板( 689252和689253)之间的隔膜(30Z92)。松开压紧螺帽(37Z95),松开导流板上的8 条螺丝,然后卸下导流板。松开喷嘴压紧板的4 条螺丝,取下压板取出喷嘴。取出阀座和连杆(1年换一次),取出喷嘴凹槽里面的部件(垫片、扇形块、弹簧),扇形块、弹簧一年更换一次,喷嘴上的O形圈丢掉。拆下并丢掉固定减振器的螺丝,减振器丢掉两个弹簧留用。擦干净并检查阀座和阀杆,如果还好用继续使用满一年,然后更换新的。将弹簧和新的减振器和大扇形块装到阀座和阀杆组件上,更换喷嘴上的O形圈,这样喷嘴的最外圈就可以和阀体紧密贴合。将阀座和阀杆组件装入喷嘴,往喷嘴凹槽底部放入一个垫片然后围绕阀杆均匀的放好4个扇形块再放上弹簧,接着同上放好另外一组扇形块。

  拆装二级阀

  拆除压紧阀座的法兰,将二级阀的组件取出。从阀杆的顶部取出滑环和4个扇形块还有弹簧导块,扇形块丢掉。取出弹簧留用,用满一年再更换新的。从小喷嘴里拔出阀杆,松开锁紧螺母,取下阀座并丢掉。从喷嘴底部松开并取下喷嘴帽,从阀杆的底部取出滑环和4个扇形块还有弹簧导块,扇形块丢掉。取出弹簧留用,用满一年再更换新的。从阀杆上取下弹簧垫,清理并检查喷嘴的接触面,如果表面如果损坏就更换一个新的。将新的阀座装进阀杆然后拧紧锁紧螺母(拧紧螺母时夹紧阀杆上的平面,这

  样在拧紧的过程中就不会损坏阀杆表面)。

  将阀杆和阀座组件插进喷嘴,然后握住阀杆短的一端( 喷嘴顶部),装好垫片、小弹簧、导向块、4 个扇形块和滑块,装上喷嘴盖,并拧紧。将上面的组件转过来,然后安装大弹簧、导向块、4个扇形块和滑环。换掉主阀阀体凹槽里的O形圈,将组装好的组件装进主阀阀体,装上紧阀座的法兰并拧紧。按照上面的方法拆装剩下的3 个二级阀。将上面组装好的一级喷嘴组件装进主阀阀体,然后压上两块喷嘴压板,回装导流板,拧紧压紧螺帽(37Z95),装好隔膜组件盖好上端盖并拧紧螺丝,最后接上先导调节器和主阀之间的配管。下端盖的二级隔膜一年更换一次,拆装方法和一级的一样。参见上图,后面有*的零部件3个月更

  换一次,后面有**的零部件一年更换一次,后面有***的零部件半年更换一次,具体如下。

  每3个月换一次的备件:一级阀的底部螺丝、阻尼块还有喷嘴凹槽上的O形圈。每年更换一次的备件:一级和二级的隔膜片、阻尼块两端的弹簧、一级阀的8个扇形块、一级阀的阀体组件、二级阀两端的大小弹簧和阀座。每半年更换一次的备件:二级阀的扇形块、阀座、O形圈。
