CAD里的外部参照和图块看不到怎么办?

2022-04-14 真空技术网整理 真空技术网整理

问题综述

  一位网友提了这样一个问题,他想在布局空间插入一个图框,可是无论怎么插入都看不到,但打开外部参照原图或从外部参照原图里复制粘贴图框却都能看到。之前也没有注意过这个问题,等网友将图纸发过来后才明白问题的原因,其实非常简单,可以很容易就重现这个问题,下面我们就来看一下CAD里的外部参照和图块看不到的解决方法。

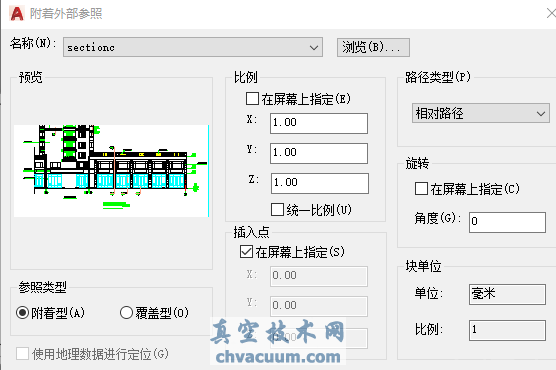

  简单地制作了一张这样的图纸,在这张图纸布局的图纸空间(视口外)插入另外一张图纸作为外部参照,如下图所示。

CAD里的外部参照和图块看不到怎么办

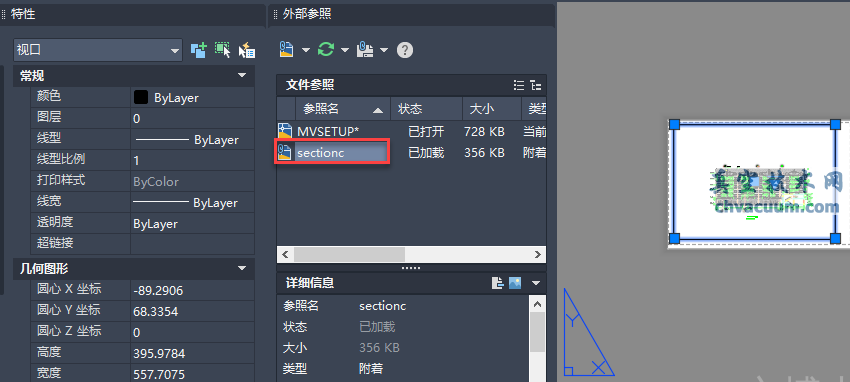

  插入外部参照后,在外部参照管理器里能看到插入的外部参照图纸,但在布局空间根本看不到插入的外部参照,CTRL+A全选也选不中插入的外部参照,如下图所示。

CAD里的外部参照和图块看不到怎么办

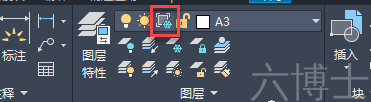

  不仅网友很困惑,刚拿到图纸的时候也有点奇怪,可稍研究了一下就发现了问题,问题还是出在图层上,如下图所示。

CAD里的外部参照和图块看不到怎么办

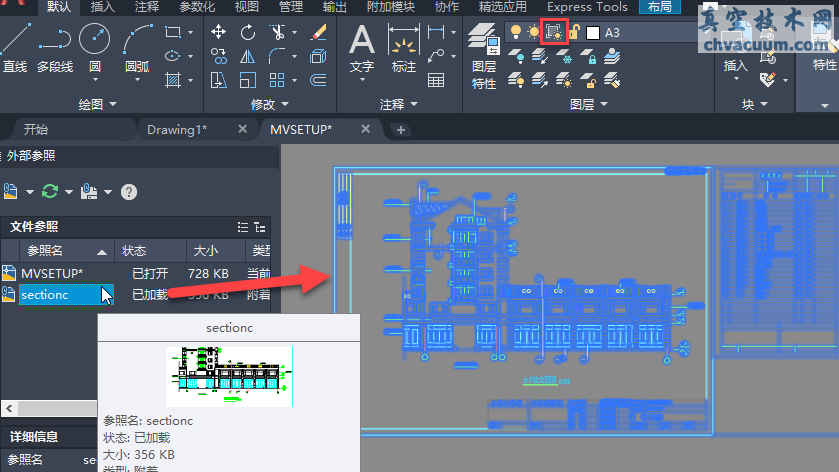

  截图中的图层列表显示的是当前图层,这个图层被视口冻结了,这就是插入的外部参照不显示的原因,将视口冻结取消,就能看到插入的外部参照了,如下图所示。

CAD里的外部参照和图块看不到怎么办

  原因是很容易找到了,才发现之前给大家总结的图层开关、冻结、视口冻结之间的区别并不准确,或者说不够全面。CAD图层的冻结跟开关有什么区别?

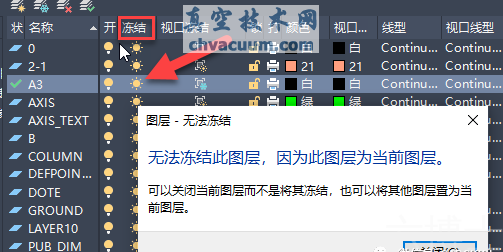

  以前说当前图层不能冻结,那只适用于模型空间的冻结,如下图所示。

CAD里的外部参照和图块看不到怎么办

  在布局的图纸空间或视口内的模型空间,会增加视口冻结设置,从前面的例子已经可以看出当前图层是可以设置成视口冻结的。

  如果图层只是被视口冻结,图层的相关显示数据是已经生成的,只是在当前视口或图纸空间被暂时隐藏了,类似于图层被关闭了,此时可以插入外部参照的和图块,但由于外部参照和图块会被插入到的当前层,当前层有被冻结、不可见,外部参照和图块也就看不到了。

  视口冻结跟图层关闭还是有区别的,图层关掉所有视口都不显示,但如果用CTRL+A全选,关闭CAD软件的图层上的图形是可以被选中的,如果是视口冻结的就不行。
