CAD最简单的编辑命令:移动M命令的使用技巧

来源:真空技术网(www.chvacuum.com)CAD小苗 作者:CAD小苗

  移动M命令是CAD中最简单的编辑命令,而且这个功能多年以来也没什么变化,但移动M命令还有一些小技巧的,不妨介绍一下。

一、常用方式:基点和目标点

  如果图中有定位移动距离的参照图形时,我们会先捕捉一个点作为基点,然后再捕捉另一个点做为目标点,如下图所示。

移动M命令的使用技巧

  执行移动命令后直接提示指定基点,因此大家也就慢慢养成了习惯,即使要将图形移动一定的距离,我们也会用这种方式移动,先随意选择一个基点,然后再输入一个相对坐标,例如@100,0或直接拖动光标确定方向后输入距离值。

二、位移

  如果注意看命令行提示,就知道移动还有一个位移参数,移动的命令行提示如下:

  指定基点或 [位移(D)] <位移>:

  这个提示有点奇怪,有两个“位移”, [位移(D)] 是常规的选项,D是关键字,<位移>表示它是默认选项,回车即可执行此选项。直接回车或输入D后回车效果是一样的,CAD保留[位移(D)]的提示可能有其他用途。

  当需要将图形移动一个指定的距离时用位移方式更方便。

  执行移动命令后,直接回车就可以采用位移方式,就等于将基点设置到了原点,我们只需要目标点的坐标值即可,因为是相对原点的坐标,就是绝对坐标,即使在命令行也无需输入@了,如下图所示。

移动M命令的使用技巧

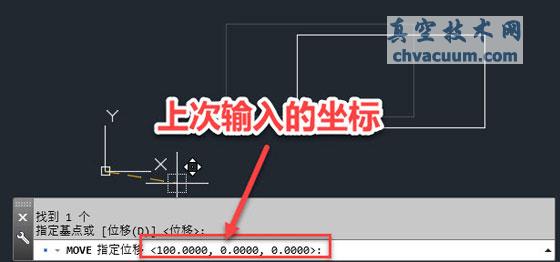

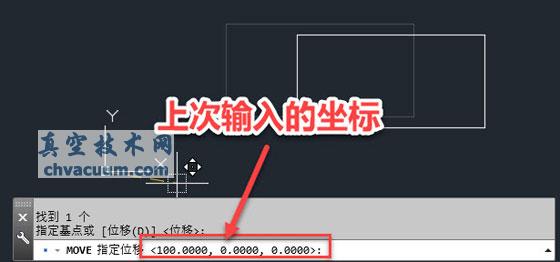

  位移时不仅不用指定基点,还有一个特点,在实际绘图时也可以利用:输入的位移坐标会被记录下来,下次再用的时候,上次输入的坐标会作为默认值,直接回车就可以使用跟上次相同的坐标,如下图所示。

移动M命令的使用技巧

三、原位移动

  很多人一定会问:原位移动既不改变图形的数量,也不改变图形的位置,图形看上去根本没有变,这样的操作有什么用呢?

  当然,正常情况下这种操作没有任何用处,但在一些特殊情况下可以试一下这种操作。

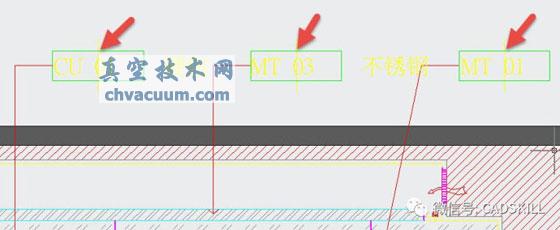

  比如前两天有一位网友发过来一张图纸,图中有很多同名的属性块,属性值不同,本来文字都是中间对齐的,但打开图纸后却发现很多属性都偏离的位置,而且每个属性文字位置还不一样。重新插入属性块,或者将图中的属性块复制到新图中都是正常的。但他的图纸是在布局画的,这些属性块插入在图纸空间,要想将图纸空间的图形和视口一起复制到新图形中还是挺麻烦的。

移动M命令的使用技巧

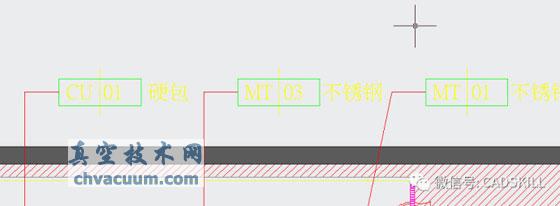

  最终我发现的最简单的办法就是:在布局中按CTRL+A全选,然后原地移动了一下图形,然后所有图块就都恢复正常了。如下图所示。

移动M命令的使用技巧

原位移动的操作步骤:

  输入M回车,回车(用位移方式),如果默认位移坐标还是0,0,0,直接回车,如果不是,输入@,回车。

  CAD最简单的编辑命令:移动M命令的使用技巧为真空技术网首发,转载请以链接形式标明本文首发网址。
