真空绝热板(VIP)的结构原理及关键技术点

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:真空技术网

  真空绝热板Vacuum insulation panel(简称VIP)是近几年开发的一种新型高效绝热材料,其导热系数非常低, <4mw/mk (20℃) 。

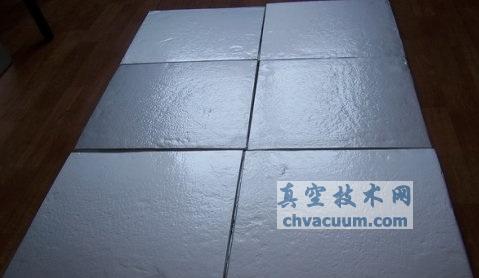

  真空绝热板(VIP)采用暖瓶的真空隔热保温原理制成。产品形状如下图。

真空绝热板(VIP)的结构原理及关键技术点

  真空绝热板(VIP)的结构主要有三部分组成:芯部的隔热材料(Insulating material)、气体吸附材料(Getter)和封闭的隔气薄膜(Barrier)。通过最大限度提高内部真空度来隔绝热传导,达到保温、节能的目的。

真空绝热板(VIP)的结构原理及关键技术点

  真空绝热板(VIP)是一种高科技的环保隔热材料,具有极佳的绝热性能,在制造、使用和用后处理过程中不会产生环境污染现象。可用于冰箱、冰柜、冷藏箱、冷库、电热水器等保温设备,是目前用于“冷藏、冷冻、保温”等系统最先进、最高效的保温、隔热材料。

真空绝热板(VIP)技术的关键控制点有三项:

1、真空度

  真空板内的真空度,一般情况应控制在5Pa以下,或更低。但要达到Pa以下的高真空度,要考虑真空机的性能和工作效率。还有就是真空度的监测。

2、高阻隔薄膜

  真空绝热板(VIP)目前普遍采用的高阻隔薄膜不外乎有BOPA、LV、HDPE等。高阻隔薄膜生产的过程控制成为至关重要的课题。薄膜的质量选择、生产厂家的选择、复合过程粘合剂的选用、配备、熟化、复合循序、热合等等都是不可忽视的重要控制环节。真空绝热板的真空度,特别是真空绝热板(VIP)的实效主要靠高阻隔薄膜形成的封闭薄膜袋保证。为此,高阻隔薄膜是真空绝热板(VIP)的关键控制点。

3、抽真空后的封装。

  真空绝热板(VIP)的芯材起着支撑(骨架)和隔热的作用。吸气剂和干燥机是对真空绝热板(VIP)真空度的时效起作用。芯材、吸气剂,以及真空度的保持是由热封的质量为前提的。封装的好与坏直接涉及真空板的质量。为此,真空绝热板的封装是真空绝热板(VIP)的关键控制点。
