保温夹套安全阀的结构与特点

2020-04-26 真空技术网整理 阀门手册

　　保温夹套安全阀是在原有背压平衡式安全阀的基础上增加了保温夹套，起到对安全阀阀座中的介质进行保温的作用，防止介质的结晶或凝固，常用于聚酯﹑乙烯及尿素化肥等装置中介质需要保温之处。如图1所示，其特点如下：

保温夹套安全阀

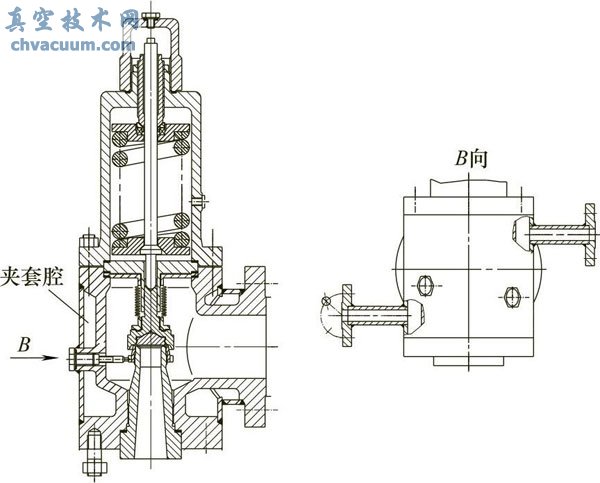

图1 保温夹套安全阀

　　1、对进﹑出口法兰在内的阀体均进行保温，因而保温效果好，特殊需要时可增加蒸汽冲洗功能；

　　2、平衡波纹管式结构，变动背压不影响安全阀的整定压力，且波纹管对弹簧等阀盖内的零件起到防护介质侵蚀作用。
