具有背压调节作用的全启式安全阀的结构与特点

　　如图1所示，除上、下调节圈外，在其阀杆上还设置了一个背压调节机构，并在阀瓣上方腔室设置了节流阀。利用背压调节机构和节流阀可对阀瓣上方腔室中的背压力进行调节，从而达到对排放压力和启闭压差的调节。

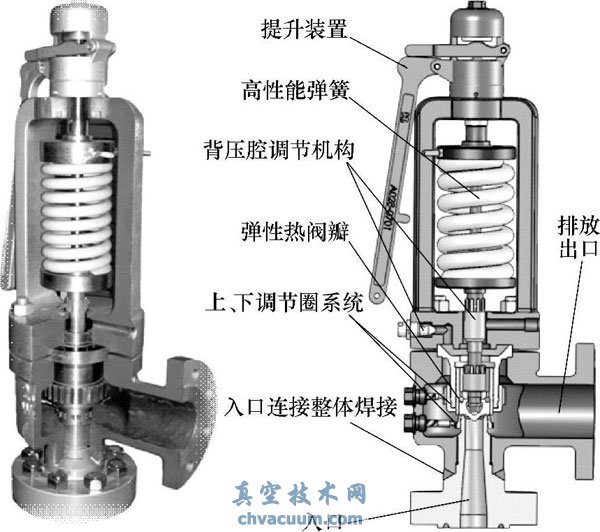

图1 具有背压调节作用的高性能蒸汽安全阀

　　该结构的安全阀主要用于锅炉（特别是电厂锅炉）的安全保护，其按照ASME《锅炉与压力容器规范》第Ⅰ卷的要求进行设计、制造、试验和验收。

　　该类安全阀的主要性能指标如下：

　　1、当整定压力≥7MPa时，整定压力允许偏差为±1%（一般安全阀的整定压力允许偏差为±3%）。

　　2、安全阀的设计和制造应使其在运行中不会发生颤振，而且全开时的压力不得比其整定压力大3%。排放后，所有安全阀均应能在压力不小于各自整定压力的96%时关闭，即超过压力≤3%，启闭压差≤4%（但不小于2%），而一般蒸汽安全阀的启闭压差7%～10%。

　　3、高温高压下的密封性能好。

　　由于该类安全阀的主要性能指标要求高，目前仍在进口。该类安全阀在结构设计和材料方面均采取了特殊措施，其利用工作介质——蒸汽适时地加载在阀瓣上以帮助阀瓣及时关闭。为保证高温高压下的密封性能，采取了热弹性阀瓣结构。

　　1、阀瓣采用弹性设计，允许系统压力提供辅助密封力，保证安全阀在高温高压下的密封性能。

　　2、阀杆端部采用球形接触方式，使阀杆上端的弹簧载荷力对中性能好，保证安全阀动作灵活可靠。

　　3、采用了背压调节系统结构设计，利用安全阀进口蒸汽提供回座背压并可调节，保证安全阀性能符合ASME设计规范。
