真空动密封的分类

来源:真空技术网(www.chvacuum.com)沈阳工业大学化工装备学院 作者:王德喜

  在真空设备中,把运动传递到真空容器中所需要的密封连接称为真空动密封连接。各种真空设备中的动密封连接实例很多,如各种容积式真空泵旋转轴的动力输入;真空阀门的开启和关闭;真空熔炼炉、真空热处理炉的送料、拉锭、浇铸等机构的传动;真空镀膜设备工件架的转动等。

  真空动密封连接结构与工作在常压下的密封结构有所不同。这种密封除了要求其结构本身有足够的强度、寿命和合理的外形尺寸外,针对真空的特点,它还必须保证密封的可靠性,即动密封连接在长期工作中必须保证外界环境不向真空容器内漏气或使漏气维持在设计要求的范围之内。

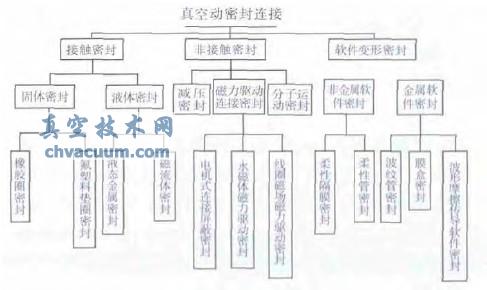

  就真空容器所要求的传动性质来看,动密封所传递的运动主要有往复直线运动、旋转运动、摆动运动和包括这三种运动形式的复合运动等四种情况。为了实现这些运动,并且根据真空的特点,动密封连接在很大程度上决定于密封部分所采用的方法。其分类如图1 所示。

真空动密封的分类

图1 真空动密封的分类
