防止离心泵装置汽蚀、断液、喘振的技术要点

来源:真空技术网(www.chvacuum.com) 作者:

防止汽蚀要点:

      1、从泵的性能、规格或泵制造厂提供的有关资料中详细了解泵的必需汽蚀余量,掌握该装置的有效汽蚀余量;

      2、在装置设计时,一定要合理确定泵的安装高度,满足有效汽蚀余量否,大于允许汽蚀余量(即必需汽蚀余量及其安全量之和);

      3、改善装置系统的吸入性能或提高泵吸上几何高度;

      4、离心泵的吸入管线应该力求设计得简单,尽量不装阀门及少装弯头等管件,以减小吸入阻力损失。

防止断液要点:

      1、吸液池的设计原则是使液体能平稳、均匀流动,流速不宣太大,在结构型式主要避免旋涡的形成和吸入口堵塞等。

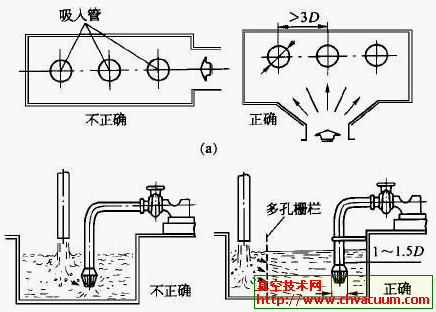

      2、吸液池的结构型式和吸入管的布置应使各并联泵能等量吸入液体,如下图 所示。 同时吸入管之词的距离至少要大于2.5~3倍的底阀最大直径;

      3、吸液池的进液管、口流管、废液收集管要远离泵的吸入口,以免空气泡在还没有来得及消失时被泵吸入,见下图所示。同时吸入管不能放在池中央,也不能太靠近池壁,那样容易产生旋涡或抽空,井要便于固定、拆装和检修;

防止泵装置断液

     4、吸液池应使泵的吸入口在液体内具有一定的淹没深度H1和离池底一定的悬空高度H2 ,一般不得小于0.5m;

泵的悬空高度

      5、吸入池应有一定的客量以保证上列尺于的要求和减少开泵的次数(对间歇操作而言);

防止断液要点:

            液体中杂质多而脏,须在吸入管进口的外围再加设一层滤网,以免底阀. 的滤网很快被堵塞。外围滤网应略为远离吸入口,以增加滤网面积、分散阻力。

防止喘振要点:

            离心泵的喘振现象,就是泵在送液中流体出现喘息状态,液流时断时续,引起排出压力和流量周期性的激烈变化,使得泵操作不稳定。

      1、应尽可能选择没有驼峰性能曲线的泵;

      2、在所选用的泵具有驼峰形性能曲线时,应充分注意管路的设计使装置工作点落在稳定操作区,泵不要在不稳定的小流量区域内工作;

      3、在装置设计时泵排出侧的流量调节间应装设在泵与空气槽(或系统中有空气积存部分)之间,不能装在它们的后面。或者说装置静扬程不能超过该泵的关死扬程。

  防止离心泵装置汽蚀、断液、喘振的技术要点为真空技术网首发,转载请以链接形式标明本文首发网址。

  http://www.chvacuum.com/pumps/jixie/02720.html
