真空泵型号组成与编制方法实例

来源:真空技术网(www.chvacuum.com)中国真空网 作者:中国真空网

  JB/T 7637-95规定,真空泵由基本型号和辅助型号两部分组成,两者中间为横直线。

真空泵型号组成与编制方法

  1代表真空泵级(极)数,以阿拉伯数字表示。不分级(极)或单级(极)者省略。

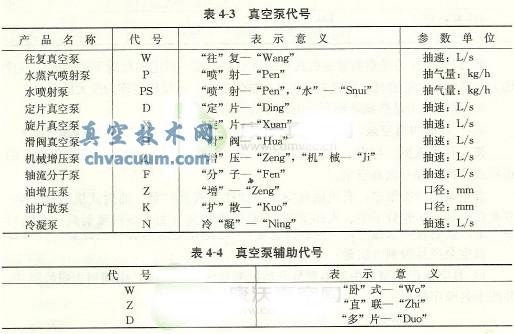

  2代表真空泵名称,以构成名称的一个(或两个)关键字的汉语拼音第一(或第二)个大写字母表示,表中列出了真空泵名称与相应代号。

  3代表真空泵特征,以其关键字的汉语拼音第一(或第二)个字母大写表示,按表规定或自编补充代号。

  4代表真空泵使用特点(多指被抽气体性质),对于可凝性被抽气体,以大写字母“N”表示,对于腐蚀性被抽气体,以大写字母“F”表示,无特指者省略。

  5代表真空泵规格或主参数,以阿拉伯数字表示

  6代表真空泵设计序号,从第一次改型设计开始,以字母A、B、C…顺序表示。

真空泵型号组成与编制方法

  真空泵型号示例:

  W-35B往复真空泵,抽气速率为35L/s,第二次改型设计;

  2X-15A双级旋片式真空泵,抽气速率为15L/s,第一次改型设计;

  XD-63单级多旋片式真空泵,抽气速率为63rrr3 /h;

  ZJ-600罗茨真空泵抽气速卒为600L/s;

  Y2-150余摆线真空泵,抽气速率为150L/s;

  3L-160三极溅射离子泵,抽气速率为160L/s;

  F-160分子泵,进气口径为160mm;

  K-800 油扩散真空泵,进气口径为800mm;

  2-400油扩散喷射泵,进气口径为400mm;

  S-400升华泵,进气口径为400mm;GL-100锆铝吸气剂泵,进气口径为100mm;

  D2-160制冷机低温泵,进气口径为160mm;

  IF-3分子筛吸附泵,装入分子筛质量为3kg;

  水蒸气喷射泵型号按下例编制:

  3P0.63-50/0 .6-10三级水蒸气喷射泵。吸人压力为0.63kPa,抽气量为50kg/h,其中可凝性气体量为lOkg/h,工作蒸汽压力为0.6MPa。

  真空泵型号组成与编制方法实例为真空技术网首发,转载请以链接形式标明本文首发网址。
