300LDTN-200型立式多级筒袋式冷凝泵的研制

来源:真空技术网(www.chvacuum.com)莱芜钢铁集团有限公司机械动力部 作者:李加样

  通过新设计高汽蚀性能、高效率的首级叶轮和诱导轮的水力模型,创新结构设计了300LDTN-200型立式多级筒袋冷凝泵的吸入装置、轴向力平衡装置和轴封装置的结构,必需汽蚀余量减少至0.91米,提高了泵的效率和运行可靠性,并缩短了泵的筒袋高度,降低了制造成本和安装成本。该泵具有轴向力平衡调控直观方便、机械密封可靠有效、推力轴承使用寿命长等特点。

  冷凝泵在火力发电机组中用于汽轮机冷凝水的抽送。冷凝泵对/必需汽蚀余量0的要求非常之低,因为冷凝泵的吸入口处在冷凝器的真空吸入压力条件下。山东莱芜钢铁集团能源动力厂黄前区设有4台25Mw火力发电机组,为达到高汽蚀性能、高效率、高可靠性要求,能源动力厂与浙江水泵总厂合作成功研制了300LDTN-200型立式多级筒袋式冷凝泵。

冷凝泵结构及性能参数

  评价立式多级筒袋冷凝泵优劣的主要指标有必需汽蚀余量、效率、运行可靠性、使用寿命、密封效果及安装维护方便与否等300LDTN-200型立式多级筒袋冷凝泵,性能参数如表1所示,水泵结构示意如图l所示。在实际运行中表明,泵的性能稳定、可靠性好、使用寿命长,结构先进合理、检修维护方便、振动小、噪声低,外观质量好,产品价格低,完全能满足电厂流程要求。

300LDTN-200型立式多级筒袋冷凝泵结构示意图

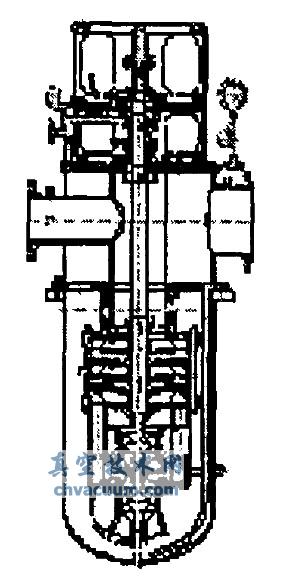

图1 300LDTN-200型立式多级筒袋冷凝泵结构示意图

与国内外同类产品的水平对比分析

  国内生产的立式多级筒袋冷凝泵,汽蚀性能差(必需汽蚀余量NPSH,值大)、效率偏低。国外主要有瑞士苏尔寿公司生产的LDTN型立式多级筒袋冷凝泵,但其汽蚀性能也不理想。评价立式多级筒袋冷凝泵的优劣主要指标有必需汽蚀余量、效率、运行可靠性、使用寿命、密封效果及安装维护方便与否等,其中前三条最为重要。通过与国内外先进制造商产品的性能比对,如表2、表3所示,300LDTN-200型立式多级筒袋冷凝泵具有

结语

  随着炼铁、炼钢技术水平的提高,吨钢耗用的物料、矿料等逐步接近极限状态,山东莱芜钢铁集团通过创新300LDTN-200型立式多级筒袋冷凝泵的吸入装置、轴向力平衡装置和轴封装置的结构,提高泵的效率和运行可靠性,有效地提高了发电机组运行稳定性,为提高企业自发电量比例,降低吨钢成本起到了积极作用。
