安全阀失灵的处理

来源:真空技术网(www.chvacuum.com)江西吉安电厂 作者:吴金福

  某单位一台硫酸余热锅炉,型号为QOF11.5-5-3.84/450,额定蒸发量5t/h,已运行15年之久。过热器安全阀型号为GA42H-100、Py100、DG25,该安全阀长时间失灵、泄漏,此类安全阀购置又较难,因此问题一直未能解决,成为重大安全隐患。为此我们对此阀进行了修复。现介绍如下。

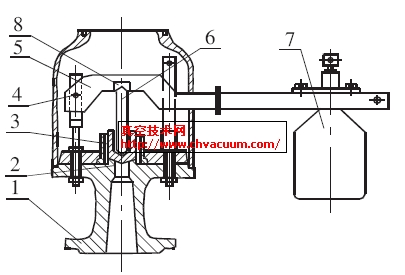

  安全阀结构见图1。

单杠杆式安全阀

1.阀体2.阀座3.阀瓣4.支点5.杠杆6.顶针7.重锤8.顶盘

图1 单杠杆式安全阀

  检查发现安全阀芯与阀座接触面有损坏造成泄漏;顶针两端磨钝,顶盘磨有洼坑,造成安全阀杠杆与支点偏斜,使阀芯和阀座接触面受力不均匀而漏气。

  由于漏气,安全阀不能按调整好的压力动作,造成失灵。安全阀的修理:

  (1)用专用工具研磨阀座,合格后阀瓣与阀座对研,研磨剂用细凡尔砂;

  (2)重新加工顶针,材质1Cr3;

  (3)加工新顶盘;

  (4)装配后对安全阀进行水压试验,合格后装到过热器联箱上。

  该安全阀已经运行了9480h,能按调整好的压力动作,不泄漏,动作灵敏,可确保锅炉安全运行并节约能源。
