开发真空测量与控制系统
VC++下用MSComm控件实现PG500真空计与PC机的通讯

0、引言

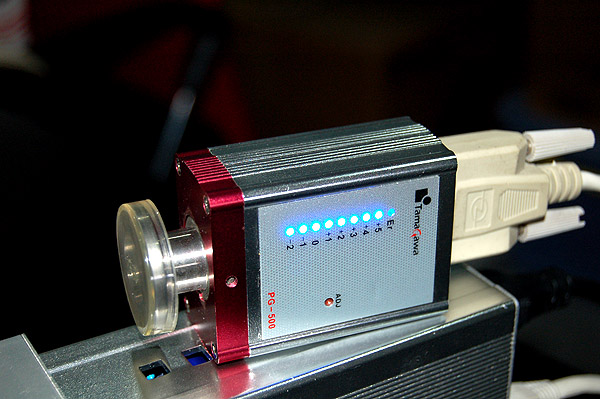

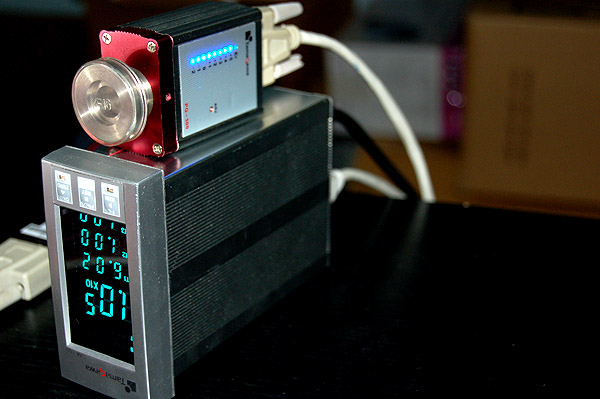

　　上海玉川真空有限技术公司推出的PG500+DM100AC真空计产品是可以和PC机、PLC、单片机系统、组态软件--组态王等上位机进行通讯的。本文建立PG500真空计与PC机的通讯，可以实现真空计的压力值显示、远程操作、状态控制、数据处理等功能。本文介绍了在基于对话框的MFC应用程序中应用MSComm控件编程实现PG500真空计串口与PC机串口的控制代码，并加入了测量数据的数据库处理（如将真空计压力数值记录在Excel表格中等）。

1、硬件连接

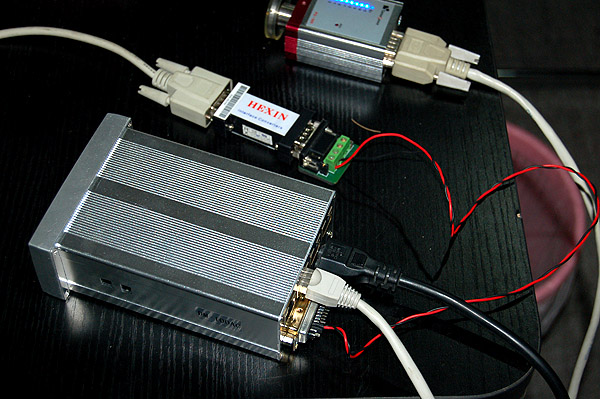

　　PG500真空计的通讯接口为RS-485串行接口，而PC机上为RS-232-C串口，所以事前准备好了RS-485与RS-232-C的转换器，连接方式如右图

2、软件代码

　　这里总结一下用MSComm控件进行串口编程的基本步骤：

在建立的工程中插入MSComm控件
添加MSComm控件ID的控制变量或对象
对串口进行初始化，设置MSComm控件的属性
添加串口事件的消息处理函数OnComm()函数，在函数中根据应用需要，编写数据处理代码
编写串口发送等其他代码
关闭串口

2.1、创建工程并添加MSComm控件

　　建立首先打开VC 6.0，建立一个基于对话框的MFC应用程序：PG500。在对话框中创建通信控件，若Control工具栏中缺少该控件，可通过菜单Project --> Add to Project --> Components and Control插入即可，再将该控件从工具箱中拉到对话框中。此时，你只需要关心控件提供的对 Windows 通讯驱动程序的 API 函数的接口。换句话说，只需要设置和监视MSComm控件的属性和事件。

2.2、初始化串口：设置MSComm控件的属性

　　在CPG500Dlg::OnInitDialog()函数中写入对串口的初始化语句:
　　//串口初始化
　　 m_DM100Comm.SetCommPort(1);//选择COM1
　　 m_DM100Comm.SetInputMode(1);//输入方式为二进制方式
　　m_DM100Comm.SetInBufferSize(1024);//设置输入缓冲区大小
  　　m_DM100Comm.SetOutBufferSize(512);//设置输出缓冲区大小
　　 m_DM100Comm.SetSettings("9600,n,8,1");//波特率9600无检验位，8个数据位，1个停止位
　　 if (!m_DM100Comm.GetPortOpen())//如果串口没有打开则打开
　　  m_DM100Comm.SetPortOpen(TRUE);//打开串口
　　  else
　　   AfxMessageBox("串口已打开或不存在");
　　 m_DM100Comm.SetRThreshold(1);//接收缓冲区有1个及1个以上字符时，将引发接收数据的OnComm事件
　　 m_DM100Comm.SetInputLen(0);//设置当前接收区数据长度为0,表示全部读
　　 m_DM100Comm.GetInput();//先预读缓冲区以清除残留数据

2.3、添加串口事件消息处理函数

　　MSComm控件一般用事件驱动方式来从串口接收数据，也就是消息处理，当串口有时间发生时，程序调用消息函数来处理数据。

　　void CDM100Dlg::OnComm()
　　{
　　 // TODO: Add your control notification handler code here
　　 VARIANT m_input;
　　COleVariant nyVar;
　　 char* str;
　　if(m_DM100Comm.GetCommEvent()==2)//事件值为2表示接收缓冲区
　　 {
　　  int l = m_DM100Comm.GetInBufferCount();
　　  if(l > 0)
　　 {
　　   nyVar.Attach(m_DM100Comm.GetInput());//读缓冲区
  　　 m_input=nyVar;//VARIANT型变量转换为ColeSafeArray型变量
  　　 str = (char*)(unsigned char*)m_input.parray->pvData;//字符型
　　  }
　　 str[l]='\0';
　　   if(str[0]==':')
    　　 {
    　　 m_zstrtmp=_T("");
　　  }
　　  m_zstrtmp+=(const char*)str;
　　  if(str[l-1]==0x0D)
　　 {
　　  if (m_bShowData)//已发送数据
  　　 {
  　　  m_strtmp=m_zstrtmp;
   　　    m_strfinal=GetShowMode();//显示压力值的单位以及压力数据显示方式
  　　  if (m_strtmp.Mid(3,2)=="1D")//
   　　 {
    　　 m_nCount1++;
     　　m_strRecv1=m_strfinal;
    　　 if (m_bExcelSave)//存入Excel表格的数据
     　　{
      　　m_time=m_time.GetCurrentTime();
      　　m_SampleArray.Add(m_time.Format("%H:%M:%S"));
      　　m_SampleArray.Add(m_strRecv1);
     　　}
     　　UpdateData(FALSE);
    　　}
    　　else if (m_strtmp.Mid(3,2)=="2D")
     　　m_strRecv2=m_strfinal;
    　　else if (m_strtmp.Mid(3,2)=="1R")
    　　m_strExpo1=m_strfinal;
    　　else if (m_strtmp.Mid(3,2)=="2R")
     　　m_strExpo2=m_strfinal;
    　　else if (m_strtmp.Mid(3,2)=="3R")
     　　m_strExpo3=m_strfinal;
          UpdateData(FALSE);
  　　 }
   　　m_zstrtmp.Empty();
  　　}
　　 }
　　}

2.4、发送数据

　　为发送按钮添加一个单击响应函数，添加如下代码

　　void CDM100Dlg::OnCheckCycleSend1() //向PG500配置的DM100显示屏1通道循环发送数据

{
// TODO: Add your control notification handler code here
if (m_bAutoSend2)
{
  m_ctrlCycleSend2.SetCheck(0);
  KillTimer(2);
}
if (m_ctrlCycleSend1.GetCheck())
{
  m_bAutoSend1=TRUE;
((CButton*)GetDlgItem(IDC_BTN_PORT_OPEN))->EnableWindow(FALSE);
  SetTimer(1,m_nCycleTime1,NULL);
}
else
{
  m_bAutoSend1=FALSE;
  ((CButton*)GetDlgItem(IDC_BTN_PORT_OPEN))->EnableWindow();
  KillTimer(1);
}
}
void CDM100Dlg::OnCheckCycleSend2() //向PG500配置的DM100显示屏2通道循环发送数据
{
// TODO: Add your control notification handler code here
if (m_bAutoSend1)
{
  m_ctrlCycleSend1.SetCheck(0);
  KillTimer(1);
}
if (m_ctrlCycleSend2.GetCheck())
{
  m_bAutoSend2=TRUE;
((CButton*)GetDlgItem(IDC_BTN_PORT_OPEN))->EnableWindow(FALSE);
  SetTimer(2,m_nCycleTime2,NULL);
}
else
{
  m_bAutoSend2=FALSE;
  ((CButton*)GetDlgItem(IDC_BTN_PORT_OPEN))->EnableWindow();
  KillTimer(2);
}
}
定时器消息处理函数代码如下：
void CDM100Dlg::OnTimer(UINT nIDEvent)
{
// TODO: Add your message handler code here and/or call default
switch (nIDEvent)
{
case 1:
  OnBtnShow1();//1通道发送一次数据
  break;
case 2:
  OnBtnShow2();//2通道发送一次数据
  break;
case 3:
  SetWindowText(m_strCaption.Mid(0,13+m_ncaption));
  if(m_ncaption<(m_strCaption.GetLength()+1))
      m_ncaption++;
  else
   m_ncaption=0;
  break;
default:
  break;
}
CDialog::OnTimer(nIDEvent);
}

3、结束语

　　使用以上代码可以通过PC机实现PG500真空计的远程设置、压力显示、状态控制、数据处理等过程。

　　注：以上代码为PG500真空计与PC机通讯的主干代码，另有大部分函数原型由于文字限制在本文中未写出。真空测量软件开发可联系仇小姐，电话：021-61526449，分机号8002
