安全泄放阀选用的一般原则(2)

2008-11-20 剑气书生真空技术网整理

安全阀

3．国内主要厂家的比较及连接尺寸的选择

　　国内生产安全阀的厂家比较多，连接尺寸也大多不统一。主要分以下几个大类：

（1）以JB／T2203－1999《弹簧式安全阀结构长度》为主的通用类。目前国内大多数安全阀生产厂家均按本标准设计生产。如浙江罗浮锅炉附件厂、杭州阀门厂、江苏吴江阀门工具厂、上海阀门厂、开封高压阀门厂、海安阀门厂等。但本标准也不尽完美，规格不全，微启式安全阀最大公称通径为 D NI 00，全启式安全阀最大公称通径DN200，中间缺少DN65、DN125两个规格。根据我厂所生产的安全阀规格及掌握的资料来看，目前微启式安全阀公称通径最大达到DN250，全启式安全阀公称通径达到DN400。经本人考证，各厂家连接尺寸也不尽统一，如 DN150全启式安全阀，浙江罗浮锅炉附件厂、上海阀门厂及江苏吴江阀门工具厂各不相同。为了有一个统一的标准，用户在选用及安装时同一规格能够互换，建议合肥通用机械研究所对JB／T2203－1999《弹簧式安全阀结构长度》进行修订。建议设计院及用户按标准选用，安全阀生产厂家按标准设计制造。

　　（2）以API526 《钢制法兰连接安全泄放阀》（Flanged Steel Safety Relief Valve）为主的美标体系。国内进口化工设备等所配的安全阀连接尺寸一般按照本标准，如图5所示。本标准公称通通径为DN25~ DN200（ l”~ 8”），公称压力为 2~ 42MPa，喉径从D－T（9．5~146mm）。本标准比较科学规范，对压力、材料、温度、喉径等统筹考虑。依照喉径确定规格，同一喉径可以有好几个规格，相反同一规格可能有好几个喉径可以选择。如 DN100~DN150（4”~6”）喉径有L、M、N、P四种可以选择。随着国际贸易及进口设备国产化的不断推进，该标准将在国内得到很大推广。目前该标准还没有转化为国标。

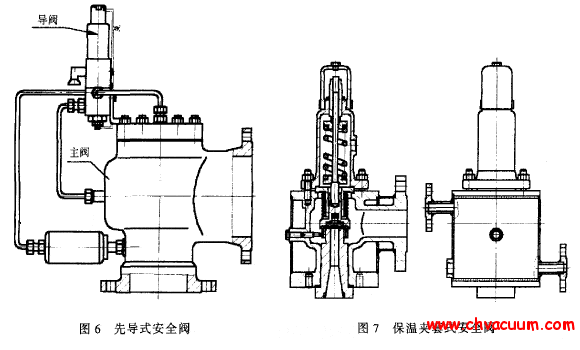

　　（3）以在国际上影响比较大的安德森·格林伍德公司（Anderson Greenwood＆Co．）为依据的活塞式导阀操作安全泄压阀（Pilot Operated Pressure Relief Valves）系列。国内一般称之为先导式安全阀，如图6所示，先导式安全阀由主阀和导阀组成，导阀操作主阀的开启和关闭。这种阀门排量大；不受背压的影响；可以在非常接近开启压力下进行不泄漏操作；启闭压差小等优点。一般适用于天然气管道等。目前国内还没有先导式安全阀标准及连接尺寸标准。并且这种类型的阀门刚刚开发，还没有广泛推广。据我厂的经验及所掌握的资料来看，国内大多数厂家按照该公司的数据设计制造，如浙江罗浮锅炉附件厂、航天十一研究所等。建议合肥通用机械研究所尽早起草并发布先导式安全阀标准。

　　（4）以中国航天工业总公司第十一研究所设计研制的安全阀自成一个体系。航天十一所研制的HT系列安全阀品种多，有HTO普通安全阀（如图1所示）、HTB平衡波纹管式安全阀、HTR泄流阀、HTN特殊安全阀、HTGS高性能蒸汽安全阀。ＨＴＸＹ液体泄压阀、HTXD先导式安全阀等，且性能良好。但是除HTXD系列先导式安全阀与安德森·格林伍德公司连接尺寸相同外，其余与美标、国标均不相同。这一点请选用时务必注意。

　　（5）以兰州炼油厂设计研制开发的A型、TA型封闭全开启弹簧式安全阀自成一个体系。该系列口径DN25~DN150 （1”~6’），公称压力l．6~4.0MPa，喉径D~R（9．5－115mm）。该体系连接尺寸与美标及国标均不相同，为兰炼专用。

　　（6）为锅炉、电站设备、减温减压装置配套的冲量式安全阀系列（如图8所示）。如哈尔滨锅炉厂、东方锅炉厂、武汉锅炉厂、青岛电站辅机厂等配套的专用安全阀。此类系列阀门结构及连接尺寸各厂家一般不相同，可能有部分相同。选用时一定要注意阀门喉径及连接尺寸的区别。

4．喉径的计算

　　喉径的计算一般按照《锅炉压力容器安全技术规范》附件五所列的公式。或者按照APIRP520 炼厂泄压系统设计和安装的推荐实施方法第一部分设计》中所列的公式。上述两种公式计算结果基本相同或相差不大。
