旋塞阀的结构特点

2020-05-03 真空技术网整理 阀门手册

  旋塞阀的结构简单,主要由阀体、旋塞和填料压盖等部件组成。简单的旋塞阀连填料压盖和填料也没有,仅有阀体和旋塞。

一、阀体

  旋塞阀的阀体有直通式、三通式和四通式等形式。直通式旋塞阀用于截断介质,阀体有成一直线的进、出口通道。三通和四通旋塞阀用于改变介质流动方向或进行介质分配。旋塞阀的阀体都是铸造而成的。

  三通式旋塞阀的旋塞通道为L形或T形,L形通道有三种分配形式(图1)。T形通道有四种分配形式(图2)。四通旋塞阀阀体上有四个通道,有三种分配形式(图3)。

旋塞阀的结构特点

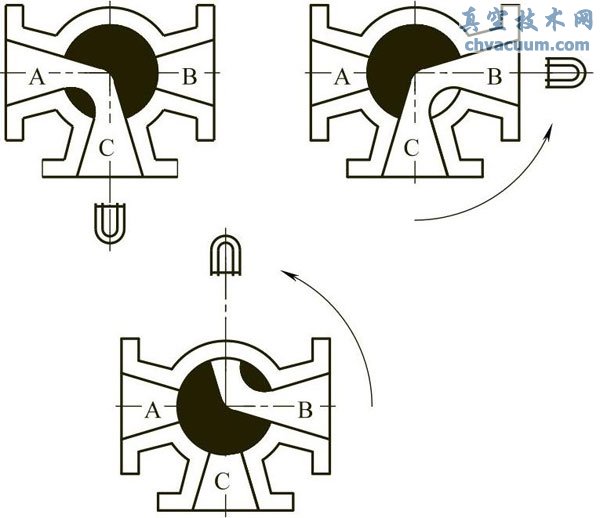

图1 L 形通道

旋塞阀的结构特点

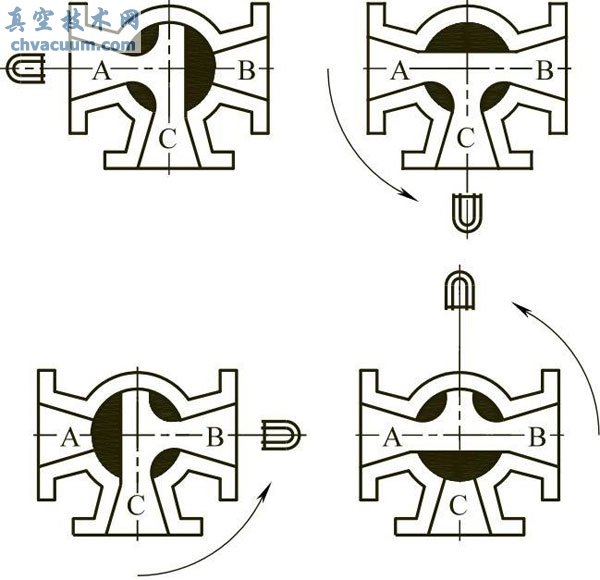

图2 T形通道

旋塞阀的结构特点

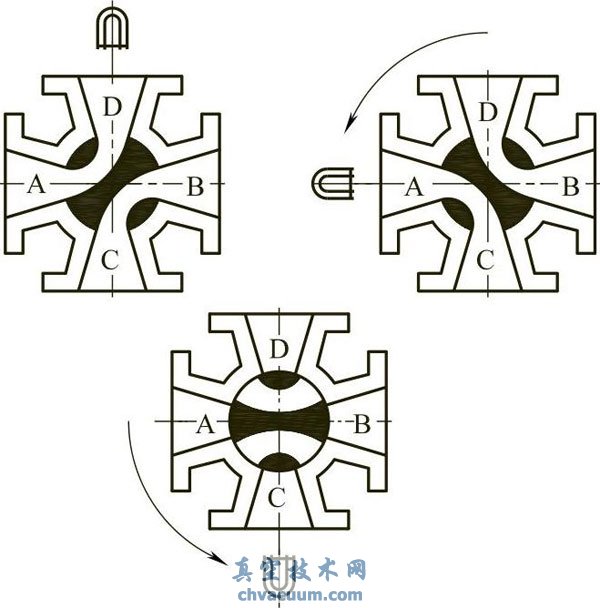

图3 四通通道

二、旋塞

  旋塞是旋塞阀的启闭件,呈圆柱形或圆锥形。圆柱形旋塞其通道截面呈矩形或圆形,圆锥形旋塞其通道截面呈矩形、梯形或圆形。这些形状使得旋塞阀的结构变得紧凑和轻巧,但却造成一定的压降。

  如果将旋塞的通道的形状适当变换,旋塞阀可以作为流量调节阀使用,能够得到很好的调节精度。图4(a)所示的旋塞的通道截面为矩形,可以实现线性调节特性,图4(b)所示的旋塞的通道截面为三角形,可以实现等百分比调节特性。这两种旋塞的调节特性见图5。

调节型旋塞

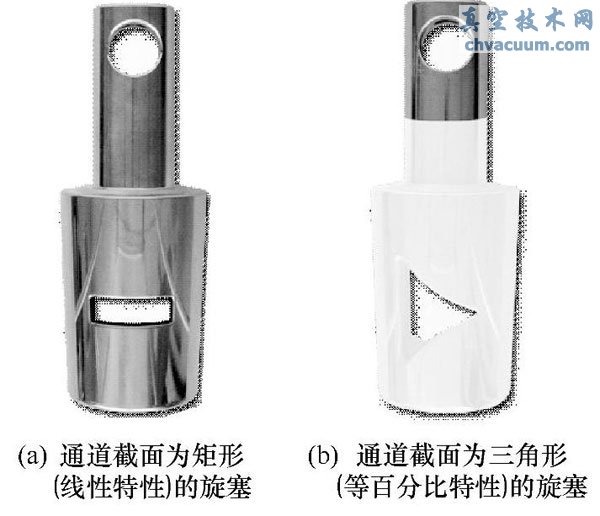

图4 调节型旋塞

  旋塞阀的旋塞可以与阀杆是一体的,旋塞顶部加工出方头,套上扳手即可进行启闭。

  旋塞与阀体的密封面必须紧密接触,才能达到密封的目的。因而对阀体与旋塞密封面的几何尺寸加工精度要求很高,表面粗糙度等级要求也很高,这样才能配合得很好。

  对于锥形旋塞阀而言,为保证密封,必须沿旋塞轴线方向施加作用力,使旋塞压紧在阀体上,从而在阀体密封面间形成一定的密封比压,实现密封。

调节型旋塞阀调节特性曲线

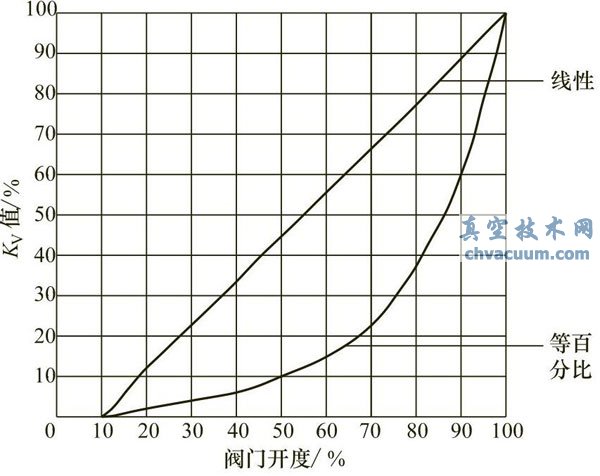

图5 调节型旋塞阀调节特性曲线
