改进F.A.T.真空发生器控制方式

来源:真空技术网(www.chvacuum.com)上海大众汽车有限公司汽车三厂 作者:管卫卿

  汽车制造企业车身焊接车间的F.A.T.真空发生器,因设备老化等原因,操作盒的开关按钮开始失灵。将真空发生器上的气动换向阀改为电磁换向阀,在PLC 中修改SWAC 面板的程序,实现SWAC 面板对真空发生器的控制。

一、简介

  汽车制造企业车身焊接车间的自动焊接工位都配备冷却水真空抽离设备,如采用F.A.T.真空发生器(图1),真空发生器的功能是在更换电极头时,关闭自动焊枪外部的冷却水循环并排出焊枪内部封闭的剩余冷却水。

F.A.T.真空发生器

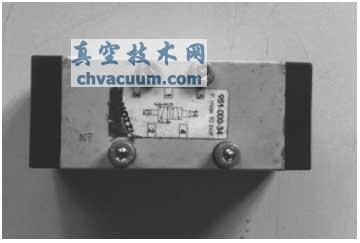

图1 F.A.T.真空发生器

  真空发生器的控制采用纯气路控制,操作盒带有“开”和“关”两个气动按钮,通过控制真空发生器上的气动换向阀来实现抽水和关闭的功能。因设备老化等原因,操作盒的开关按钮开始失灵,多台设备出现同样问题,更换操作盒的成本较高,单价达到18 000 元。

F.A.T.真空发生器

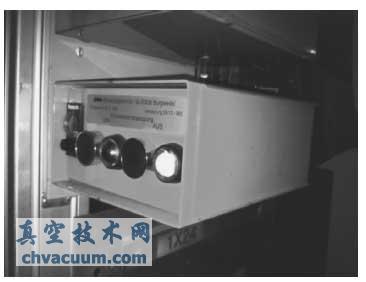

图2 改进前

F.A.T.真空发生器

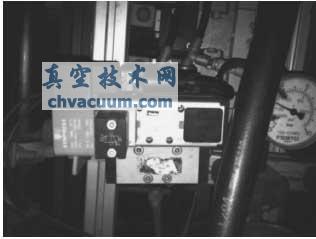

图3 改进后

二、改进过程

  如图2、图3,将真空发生器上的气动换向阀改用电磁换向阀,普通2位5 通电磁换向阀即可,

  从SWCA 面板下面的接线盒内排入一根控制线接线至电磁换向阀,一端接在输出模块闲置的端口上,另一端接在电磁线圈的针脚上(图4)。在PLC 中修改SWAC 面板的程序实现SWAC 面板对真空发生器的控制。

F.A.T.真空发生器

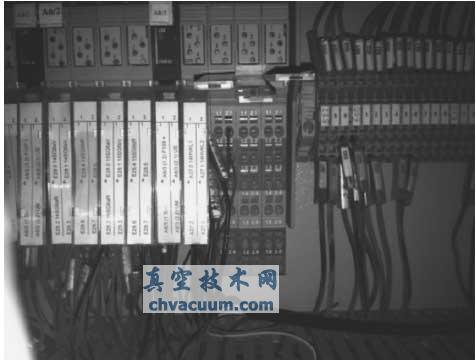

图4 SWCA 面板接线

F.A.T.真空发生器

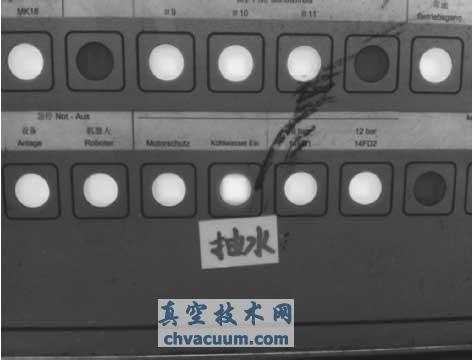

图5 SWAC 面板上标示出控制按钮

三、实施效果

  在SWAC 面板上标示出控制的按钮(图5),操作真空发生器只需按一下红色的按钮即可,无需再去操作控制盒,省去了更换操作盒的成本。此方法在车身焊接车间内已推广使用,对车间成本控制起到了很大作用。
