KDS425型立式螺杆真空泵的结构特点与性能参数

来源:真空技术网(www.chvacuum.com)美国泰悉尔(中国)集团 作者:姜燮昌

  美国Tuthill 公司KDS- 425 螺杆真空泵的外形图如图5 所示,结构剖面图如图6 所示。

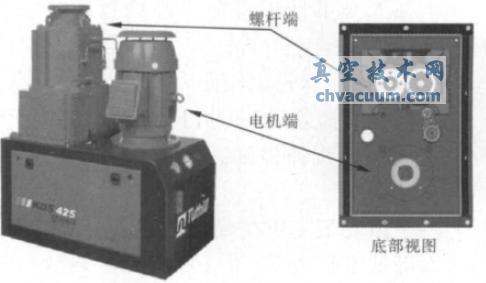

立式螺杆真空泵(KDS425)外形图

图5 立式螺杆真空泵(KDS425)外形图

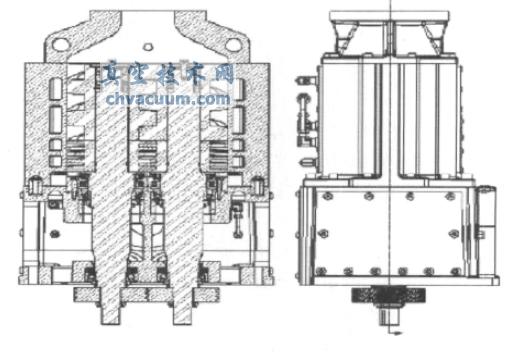

KDS- 425 螺杆真空泵结构剖面图

图6 KDS- 425 螺杆真空泵结构剖面图

  KDS- 425 真空泵的技术特点有:

  * 泵腔内设有旁通阀,在高入口压力下具有良好的抽气特性,对于间歇式工作,它的抽降时间较快;无轴封泄漏,杜绝车间地面的机油污染。

  * 有耐腐蚀的螺杆,螺杆的含镍量较高,在许多化工应用中螺杆无需涂保护镀层。抽气流向从上至下,由于重力和气体流速的原因,颗粒物和冷凝物不可能累积在泵腔内,消除了累积区域,而对于所有的卧式结构真空泵这种累积现象是无法避免的。

  * 泵体的材质为铸铁,螺杆的材质为镍合金,轴的材质为4340 合金钢,密封为工业迷宫式密封(Ⅰ- 型) 或工艺密封(P- 型),弹性体为Viton 或kalrez 6375,机座为钣金件。此外还具有消音器,由碳钢或304 不锈钢制造。

  * 第二级有旁通阀,在入口压力1.995×104 Pa时开始打开,其结构和气路如图7、图8 所示。

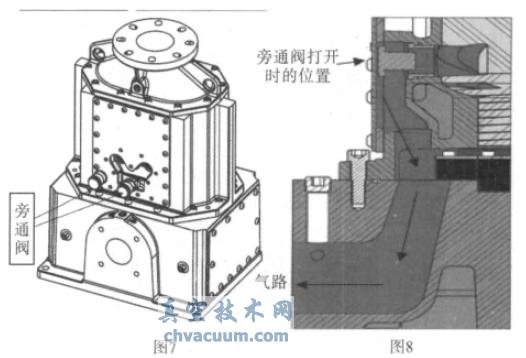

螺杆泵的旁通阀结构及旁通阀气路示意图

图7 螺杆泵的旁通阀结构 图8 旁通阀气路示意图

  *50 Hz 和60 Hz 的特性参数是一样的。通过改变传动部件使得螺杆的转速保持不变。KDS- 425 螺杆泵的抽气曲线如图9 所示。

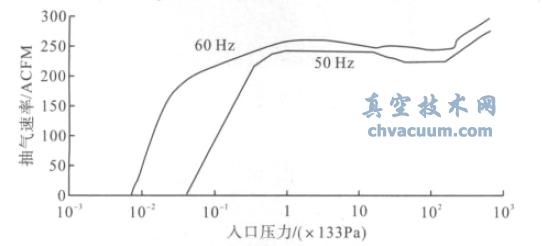

KDS- 425 螺杆泵的抽气曲线

图9 KDS- 425 螺杆泵的抽气曲线

  KDS- 425 螺杆真空泵的优点:

  * 双螺杆的垂直流向设计使得最大程度减少流体及颗粒物在泵内的沉积。

  * 垂直悬臂设计在进气端不需要轴承和密封件。

  * 油箱容积大,可延长更换油的期限。

  * 齿轮淬硬,提高了耐腐蚀性。

  * 强制供油润滑,使得轴承检修期高达5 年。

  * 容易清洗泵腔与螺杆,泵壳能被垂直移开来清洗转子,清洗螺杆泵的泵腔时无需重新安装整个设备。螺杆可以完全暴露在外,可手工清洗螺杆和泵腔,无需特殊工具和方法。如图10 所示。

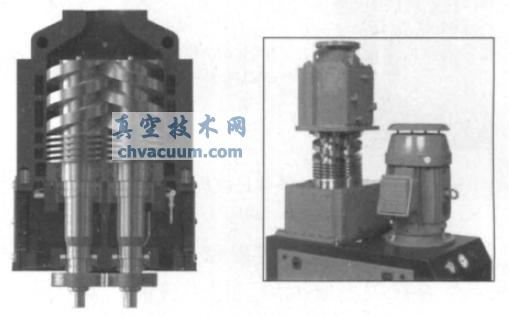

KDS 螺杆真空泵内部结构

图10 KDS 螺杆真空泵内部结构

  * 容易维修,不需特殊工具也无需返回制造厂维修,用户可以自己维护。

  * 螺杆耐用,不需要移动设备就可以更换螺杆,假使由于工艺过程中带有不可压缩的物料进入泵内而造成螺杆损坏,可方便更换螺杆。降低了用户维修成本,轴封也可在原位更换。KDS- 425 螺杆泵的传动系统如图11 所示。

KDS- 425 螺杆泵的传动系统

图11 KDS- 425 螺杆泵的传动系统

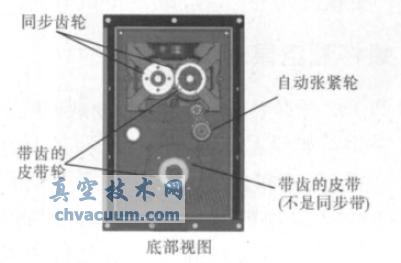

  KDS- 425 螺杆泵的同步齿轮及皮带张紧结构如图12 所示。

KDS- 425 螺杆泵的同步齿轮及皮带张紧结构

图12 KDS- 425 螺杆泵的同步齿轮及皮带张紧结构

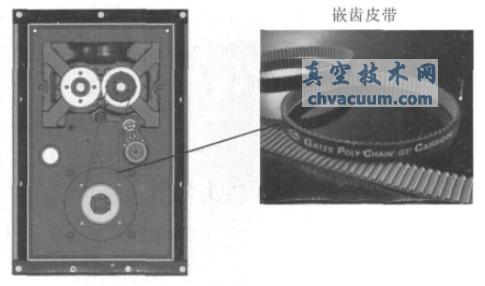

  KDS- 425 螺杆泵驱动系统如图13 所示。

KDS- 425 螺杆泵驱动系统

图13 KDS- 425 螺杆泵驱动系统

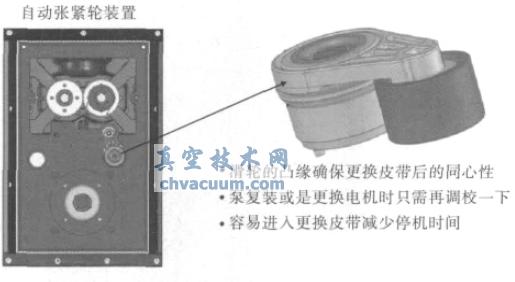

 泵的自动张紧装置

图14 泵的自动张紧装置

  为什么要用碳纤维皮带?

  * 首次被美航天局应用于火箭和太空船;

  * 碳纤维材料现今是商用航天器特选材料之一;

  * 在其全部使用寿命中平均运转效率超过98%;

  * 安静(与齿轮比较而言);

  * 设计寿命超过25000 h(3 年):

  * 较高的抗伸强度,不会伸长或延伸(免维护);

  * 带齿皮带定位精确;

  * 降低维护成本;

  * 施加在皮带上的力恒定;

  * 只需要在泵大修或更换电机时校正皮带;

  * 更换皮带很容易,减少停机时间。
