TSP系列螺杆真空泵的结构与性能

来源:真空技术网(www.chvacuum.com)美国泰悉尔(中国)集团 作者:姜燮昌

  美国Tuthill 公司制造的TSP系列螺杆泵有四个型号:TSP150&350&450&800,TSP 螺杆真空泵的性能参数如表1 所示。

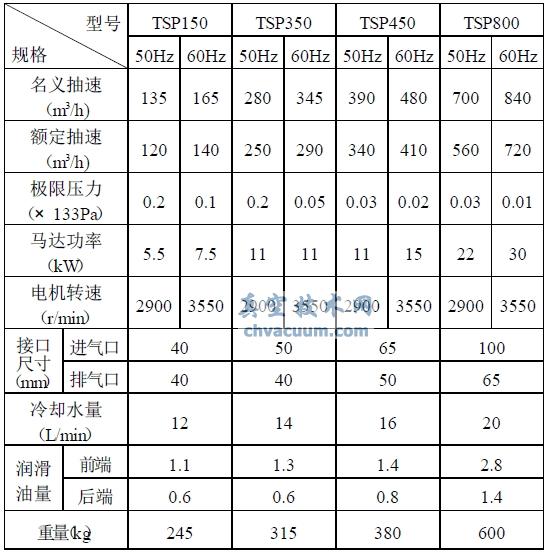

表1 TSP 螺杆真空泵的规格及参数

TSP 螺杆真空泵的规格及参数

TSP 系列螺杆真空泵的设计特点:

  * TSP 系列螺杆真空泵拥有独特的轴心冷却螺杆,可降低螺杆转子表面温度及转子的热膨胀。冷却水除了冷却泵壳以外还能直接通入螺杆内部,螺杆表面温度低于120℃,流程介质在泵内不会碳化。

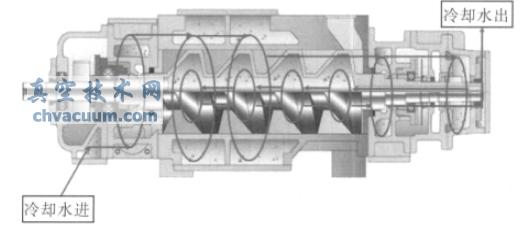

  冷却水的流路如图2 所示。冷却水从入口进入冷却泵壳各部分,然后由轴端进入转子内腔冷却转子;最后从轴端冷却水出口排出。这种设计冷却效果很好。

冷却水流通图

图2 冷却水流通图

  * 转子的热膨胀小,因为转子内部有水冷却,使螺杆与螺杆,螺杆与泵壳之间间隙稳定,不会因为热膨胀而卡死。

  * 涂层耐用,因为螺杆内部有冷却,螺杆表面温度低,涂层不会因为高温而造成烧毁和脱落,适用于强腐蚀环境中。

  * 抽空时间短,由于转子内部冷却,热膨胀小,冷态间隙小,很短时间内就能达到要求的真空度

  螺杆真空泵的材质:制造螺杆泵零件所用的材质,如表2 所示。

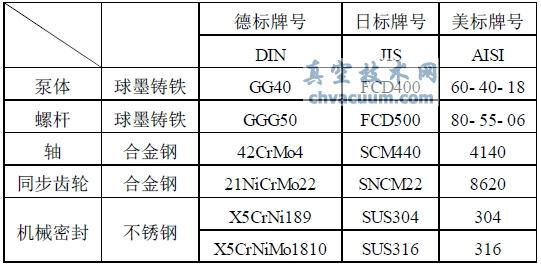

表2 螺杆泵的材质

螺杆泵的材质

  螺杆泵的机械密封的性能及浸油及浸水部分如表3 和表4 所示

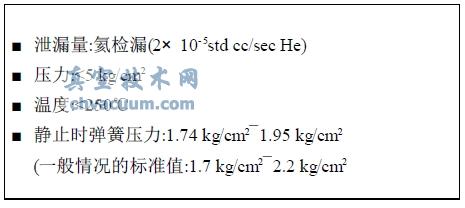

表3 机械密封的密封性能

机械密封的密封性能

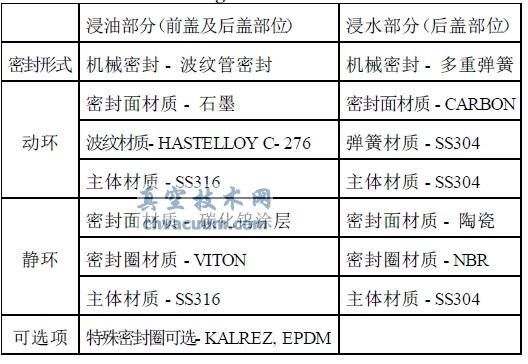

表4 浸油及浸水部分

浸油及浸水部分

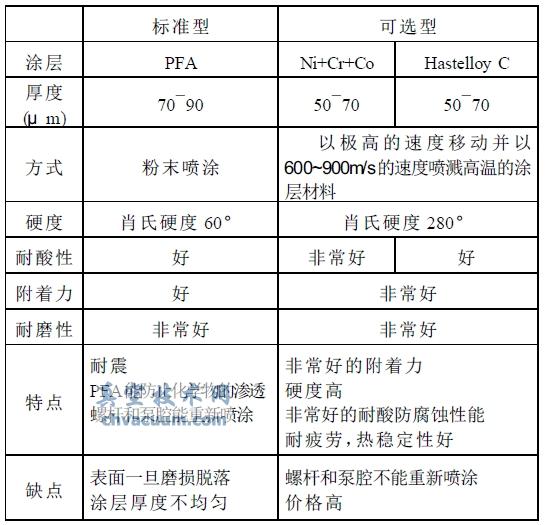

  螺杆泵表面涂层的性能如表5 所示。

表5 涂层性能

涂层性能

螺杆泵的冷却水条件

  一般工业用水即可,下表中±20%的用量,含有石灰石的地下水不适合用作冷却水。TSP 系列泵冷却水用量如表6 所示。

冷却水用量

表6 冷却水用量

  噪声与振动如表7 和表8 所示。

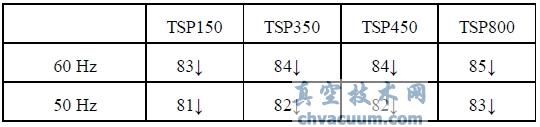

螺杆泵噪声(带消音器)

表7 螺杆泵噪声(带消音器)

螺杆泵振动



表8 螺杆泵振动

螺杆泵的润滑

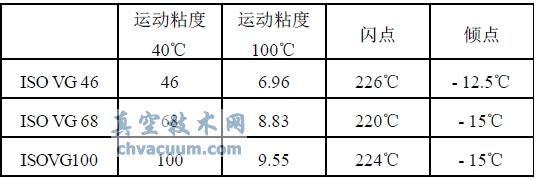

  润滑油型号为ISO VG68,适当的油量,每三个月换一次油,视实际情况来决定检查和换油的次数,润滑油的性能如表9 所示。

润滑油性能参数

表9 润滑油性能参数

对螺杆泵的吹扫有三种功能

  (1)清洗吹扫

  在停泵前关闭真空泵的进气口阀门,在进气口充入氮气或水蒸气运转20 min~30 min,对泵腔内螺杆进行吹扫,清洗泵腔内残留的工艺气体或表面粘附的粘稠物质。清洗吹扫对于抽除腐蚀、有毒或是粘稠物,例如树脂介质时尤其重要。

  (2)冷却吹扫

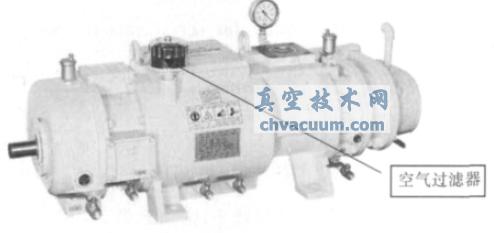

  冷却吹扫用于冷却螺杆及内部泵腔,进气口吸入的工艺气体随着螺杆的转动而被压缩送到排气口,压缩使得气体温度升高,这必须要用冷却吹扫来保护泵不会过热而卡住。通常用空气作为冷却吹扫气体,在特殊情况下则用氮气或冷却后的工艺气体作为吹扫气体。在靠近排气口的地方安装有一个过滤器来吸入空气以实现冷却吹扫。

图3 冷却吹扫

冷却吹扫

  (3)密封吹扫

  用氮气加压于前端盖内使得工艺气体或液体不能进入装有齿轮及轴承的油箱。接入的接口有2 个,位于前端盖的顶端;氮气压力:≤0.5 kg/cm2G,机械密封能承受的最高压力:5 kg/cm2G。

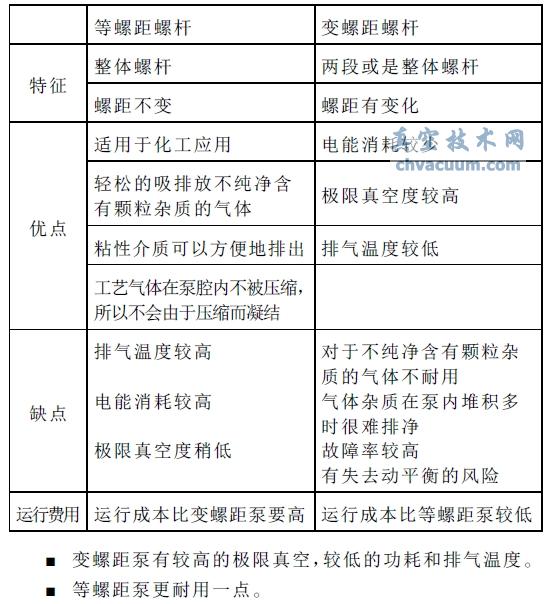

表10 等螺距螺杆与变螺距螺杆的特点

等螺距螺杆与变螺距螺杆的特点
