分子筛吸附泵的结构

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:真空技术网

   分子筛吸附泵是利用分子筛在低温下能大量吸气、在高温下又能将吸附的气体释放出来的性质而设计的一种真空泵。它是目前获得无油超高真空较为理想的一种予抽泵。


    1)分子筛吸附泵的结构要求:分子筛吸附泵要满足如下几个条件。

    (1)使分子筛能得到充分冷却。

    (2)使被抽气体易于深入分子筛内部。

    (3)节省液氮的消耗量。

    (4)易于对分子筛加热再生。

     (5)必须设置安全阀。


    2)分子筛吸附泵的结构类型:按冷却方式不同,可分为内冷式和外冷式。

内冷式分子筛吸附泵机构示意图

图1:内冷式分子筛吸附泵机构示意图

      (1)内冷式:如图l所示。泵外壳用不锈钢制成。分子筛放在无氧铜翼片上,四周有镍网围住,防止分子筛漏掉。翼片间距适当。以保证分子筛的充分冷却。由上盖板的两个孔注入液氮后,分子筛便大量吸气,泵内被抽成真空。当液氮消耗完毕,分子筛吸附的气体缓慢放出,泵内压强超过一个大气压时,冲开安全阀的氟橡胶塞子,气体排入大气中。这种吸附泵用7~8次后需加热再生一次。再生电炉是细棒状,由液态注入口插入,可使分子筛被加热到300~500oC。

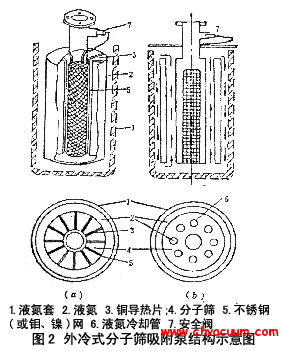

外冷式分子筛吸附泵结构示意图

图2:外冷式分子筛吸附泵结构示意图

     (2)外冷式:如图2所示。泵壳是一个不锈钢圆筒,焊上辐射状铜制导热片(图a)或液氮冷却管(图b),以保证分子筛冷却良好,泵的中心安放一个顶端封闭的圆柱状金属网筒,以保证气路畅通。分子筛放在这些导热片(或液氮冷却管)与网筒之间。吸附泵套上一只塑料筒盛放液氮;分子筛需加热再生时,把它卸下,另装一“穿衣式”电炉加热。
