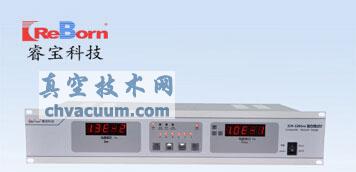

睿宝科技:新一代产品ZDF-5201v01复合真空计

  该系列复合真空计是由一路皮拉尼电阻真空计和一路热阴极电离真空计组合而成。采用皮拉尼电阻规管ZJ-52T系列和热阴极电离规管ZJ-12系列。

  该系列复合真空计采用了单片机系统来对测量数据进行非线性处理及误差修正,因此具有更高的精确度和重复性,响应快,测量稳定可靠,抗干扰能力强等优点,是宽量程真空测量较理想的仪器之一。

  特点

  ·2U标准铝型材喷塑机箱,欧姆龙轻触按键,绿色或红色高亮LED显示。

  ·内部采用开关电源供电,较传统模拟电源有更好的抗浪涌,抗EFT能力,EMC性能优良。

  ·采用数字滤波和光电隔离技术,具有较高的测量精度和抗干扰能力。

  ·六组控制信号输出,并有指示灯指示。

  ·一个独立的控制系统,可以同时测量、控制和显示二路测量信号。

  ·采用单片机系统进行非线性补偿和误差修正,并对被测压强进行全程数字显示,自动换挡,具有多种控制功能输出。

  ·前面板电阻测量部分设有“零点+”、“零点-”和“满度”按键式校准,能保证仪器在低真空段测量的准确度和调节方便。

  技术参数

  测量范围 (pa) 1×105~1×10-8

  显示窗口 2个窗口显示

  控制方式 6路点控或区域控制

  控制点输出方式 六位接线端输出

  通讯、模拟输出方式 六位接线端输出

  配接规管 ZJ-52T① ZJ-12①

  电离规电气参数 阳极极电压:200V;阴极电压:50V;发射电流:4mA/400μA

  显示方式 LED数字显示:科学计数法(1.0E 5帕表示1 ×105帕)

  零点漂移 ±5%

  控制范围 全量程控制

  测量路数 二路测量

  模拟输出 0-5V和4-20mA(用户选配)

  通讯输出 RS232和RS485(用户选配)

  输入电源 AC/50HZ 220V±10%

  额定功耗 50W

  仪器净重 2.5Kg

  使用环境 温度:-10至60℃ 湿度:< 90%
