上海玉川DM100+PG500数显真空测量套装

2010-02-05 上海玉川 上海玉川真空技术有限公司

皮拉尼真空計

皮拉尼真空规管 电阻规<PG-500>

◆特点
  ■ 采用传感器与控制电路一体化实现低成本
  ■ 从大气压到1×10-2Pa超宽的测量范围
  ■ 独特的温度补偿技术使产品的测量准确度明显高于同类产品
  ■ 使用白金灯丝替代不稳定的钨丝,使用寿命无限提高
  ■ 适合各种真空装置,设备的低真空度测量
  ■ 氮气 氩气切换

◆产品规格
产品类型 皮拉尼真空计 PG-500
测量范围 1.0×10-2~1.0×105Pa
温度补偿范围 0~50℃
材质 金属
通讯距离 800m以下(使用双屏蔽电缆连接线)
机械连接 KF16 (标准)、CF10、DN10
电气接口 DB9
质量 约170g
文档资料 [PDF]

真空表示器

数字真空表示器 4通道 2通道<DM-100AC>

◆特点
  ■ 可与PG-500 CCG-500 CPG-500等真空计连接
  ■ 最多可以同时连接4支真空规管
  ■ VDF真空荧光显示界面在任何工作环境下清晰读数
  ■ 带3路继电器,3路光耦控制点,满足自动化控制需要
  ■ 强大的通讯能力,连接各种PLC,中央控制计算机
  ■ 同时配有模拟量输出和数字信号输出 0~10V线性电压输出,RS485数字通讯
  ■ 100 ~ 240V广泛输入电压石英能力
  ■ 氮气 氩气测量随意切换
  ■ 三种压力单位随意切换 Pa, mbar, Torr

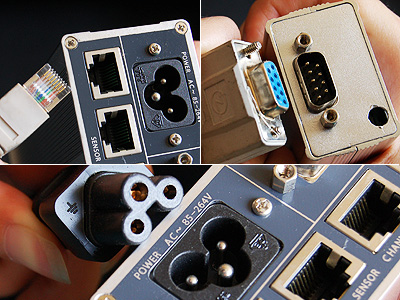

接続使用例

◆产品规格
对应真空计 PG-500 CCG-500 CPG-500 连接数量:同种真空计2支或4支
测量范围 由连接规管种类决定
圧力表示 2位数字(其中1位小数)+符号+1位指数
压力单位 Pa mbar Torr
电压信号输出 DC 0~10V 线性转换公式 P=10(U-4) Pa
控制信号输出 3路继电器 DC30V/50mA以下;3路光耦
数字信号通讯
通信方式: RS-485 2线 半双工
通信参数: 9600/19200/38400bps, 8位,
无校验,
通讯地址:

0~32 共33个地址

输入电压 AC100~240V±10%、50/60Hz
安装尺寸 44(W)×86(H)×122(D)[mm]
质量 約820g
文档资料 [PDF]
产品说明书 [PDF]
