阀门用金属波纹管的检验

来源:真空技术网(www.chvacuum.com)沈阳仪表科学研究院 作者:林国栋 李敏 张大林

       阀门用金属波纹管的检验项目主要有表面质量、几何尺寸、密封性、压力及循环寿命等。

表面质量

       在标准照明条件下, 目测观察波纹管表面及外形, 其质量应满足JB/ T 6169 —1992 中711 和712规定。

几何尺寸

      用分度值为0.02mm的卡尺或与其精度相当的其他量具和仪器, 检验波纹管几何尺寸, 波纹管的几何尺寸和公差应符合图样要求。图样未要求的公差应符合表1 的要求。

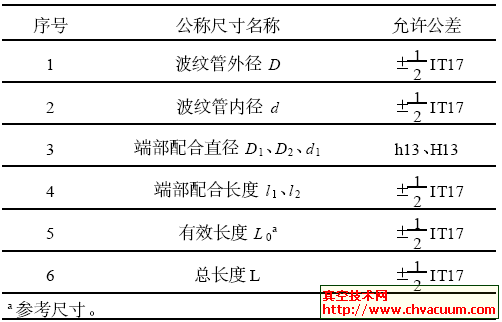

表1  波纹管及配合尺寸允许公差

波纹管及配合尺寸允许公差

密封性检验

       由承制方组焊的波纹管组件应进行密封性检验, 检验可用气泡检漏法。波纹管及其组件内充入016 MPa 的压缩空气或其他无腐蚀性非可燃洁净的气体, 保压3min , 在水槽中检查不应有泄漏现象。也可根据用户要求用氦质谱检漏仪检漏, 不应呈现可探测出的渗漏。

压力试验

       压力试验可在专用设备或阀门上进行。试验用水的氯离子含量不得超过25 ×10 - 7 。按JB/T 9092- 1999 第517 和518 条规定, 波纹管组件在室温或38 ℃条件下, 以115 倍公称压力进行水压试验每个波纹管组件应固定在某一长度, 此长度为常规阀门壳体试验时阀门开启位置的长度。在试验过程中应防止波纹管被拉伸和压缩。压力施加应与波纹管工作时受压方式一致。进行压力试验时, 焊缝不能开裂或泄漏, 波纹管不应发生扭曲。

循环寿命试验

      可在专用设备或阀门上进行试验, 当主体阀门需要时, 应按照相关标准进行高温循环寿命试验。循环的频率应考虑不正常的快速循环可能产生的过热。循环频率不应超过每秒一次。循环试验应在室温或38℃时的公称压力下进行。加压方式同压力试验一样。每个波纹管组件在循环试验之后应进行密封性试验, 不应呈现可探测的渗漏。除合同另有规定, 波纹管的循环寿命应符合表2 的规定。

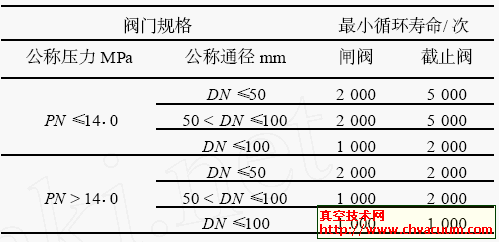

表2  波纹管最小循环寿命

波纹管最小循环寿命

出厂检验

     出厂检验的项目和顺序按表3 规定执行。出厂检验中有不合格项的波纹管, 为不合格品。

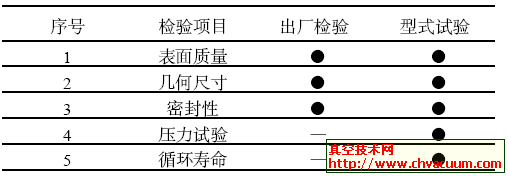

表3  检验项目



注: ●必检项目; —不检项目。

       阀门用金属波纹管是波纹管阀门的核心器件,波纹管的设计及选型, 关系到阀门的使用安全, 特别是波纹管阀门的应用领域都是重点工业领域和军工领域, 在新产品试制时应进行型式试验, 选用时应适用于阀门使用系统的工况条件及金属波纹管的结构特性。
