氟橡胶耐酸配方设计及基础性能表征

来源:真空技术网(www.chvacuum.com)四川大学高分子研究所 作者:王 文

  通过实验考察了硫化剂、吸酸剂、填料对耐酸氟橡胶配方性能的影响,包括硫化性能、硬度、拉伸性能和压缩永久形变,研究各组分的最佳配比。实验结果表明,氟橡胶硫化剂双酚AF用量在212phr~215phr范围内,其综合性能最好;吸酸剂对硫化胶的交联过程及不饱和键生成有明显影响,单独使用Ca(OH)2时,加入量为8phr最佳;填料硫酸钡的作用旨在提高硫化胶的耐酸性能,由于其对吸酸剂的屏蔽作用在使用时需相应提高吸酸剂用量。

  氟橡胶由于含有C-F键这一特殊结构而使其具有其他橡胶不可比拟的优异性能,如优异的耐高温性能、耐化学药品性能和良好的物理力学性能等,因而广泛应用于航空航天,汽车,石油和家用电器领域。

  本文所用氟橡胶是2,6型氟橡胶,即偏氟乙烯-六氟丙烯共聚物。

  由于2,6型氟橡胶的自身结构特点,其配方主要包括硫化体系,吸酸剂,增塑剂和填料。目前对其不同硫化体系以及吸酸剂的研究报道相对较多,大多针对常温力学性能、耐热老化性能、低温性能等,而针对特殊环境下(如酸性环境)氟橡胶的使用稳定性配方研究还比较少。根据对该种氟橡胶稳定性的研究表明,氟橡胶是一种极具潜质的燃料电池密封材料。本文目的是研究一种适用于质子膜燃料电池内部酸性环境下使用的氟橡胶密封件的配方,其主要工作是在常见配方基础上进一步调整硫化剂、吸酸剂和填料的种类及用量,旨在改善其耐酸性能、拉伸性能和耐压缩永久形变性能(关于其耐酸性能的研究将在之后进行报道)。

1、实验部分

  1.1、实验原料

  氟橡胶(FKM):牌号2604,偏氟乙烯-六氟丙烯共聚物,上海三爱富新材料股份有限公司产品;2,2-(4-羟基苯基)六氟丙烷(双酚AF)、苄基三苯基氯化磷(BPP)、氟橡胶专用超细Ca(OH)2、巴西棕榈蜡:均由上海开帆实业有限公司提供。炭黑N990,硫酸钡:市售。

  1.2、实验配方

  基本配方(质量份)FKM100,Ca(OH)26(变量6、8、10、12、15),双酚AF215(变量210、212、215),BPP015,巴西棕榈蜡1,炭黑20,硫酸钡0(变量0、20)。

  1.3、实验方法

  胶料在双辊开炼机上进行混炼,各组分加入顺序依次为:生胶、巴西棕榈蜡、吸酸剂、填充剂(炭黑、硫酸钡)、硫化体系(双酚AF、BPP),控制辊温不超过60e。将混炼胶在平板硫化机上进行压板硫化,硫化条件为170et90,16MPa,其中t90由硫化曲线测试得到。压板硫化后将硫化胶室温停放24h后进行二次硫化。二次硫化过程在电热鼓风烘箱中完成,硫化条件为230e@10h。除了硫化曲线测试是采用混炼胶,其他所有测试均在硫化胶二段硫化结束24h以后进行。

  1.4、分析与测试

  1.4.1、硫化曲线测试:采用北京友深电子仪器有限公司的R100E型橡胶硫化仪进行测试,条件为170e@30min。结果记录包括:最低扭矩(ML),最高扭矩(MH),焦烧时间(t10),正硫化时间(t90)。

  1.4.2、硬度测试:采用邵氏硬度计按照ASTM-D2240测试样品的绍尔A硬度。

  1.4.3、压缩永久形变测试:按照ASTM-D395测试样品的压缩永久形变,测试条件选择125e,22h。

  1.4.4、拉伸性能测试:在深圳市新三思材料检测有限公司的SANS微机控制电子万能材料试验机上按照ASTM-D412测试样品的拉伸性能,测试样品为哑铃型样条,拉伸速率为500mm/min,标距为25mm。

  1.4.5、红外衰减全反射测试:采用美国ThermoSc-ientific公司NicoletiS10型傅里叶红外光谱仪进行测试,分辨率为4cm-1,扫描次数为128。测试样品为压板硫化制得的1mm厚度板材,该板材主要用于裁剪成拉伸样品。测试前用酒精擦去表面的灰尘油脂等污染物。

2、结果与讨论

  2.1、硫化体系的影响

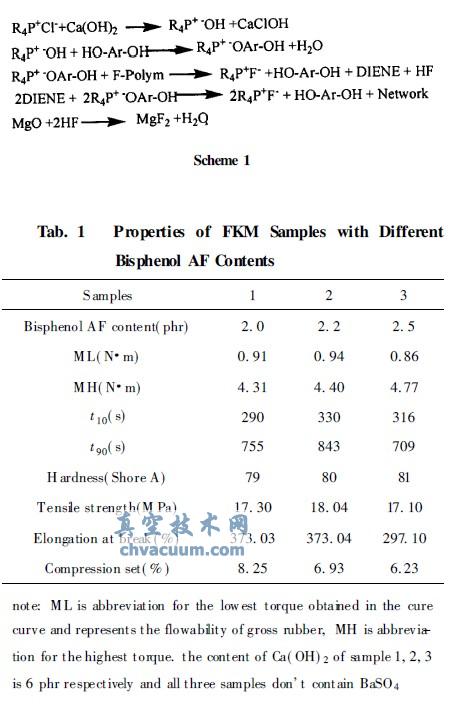

  本文选用了双酚硫化体系(双酚AF和BPP),相较于其他硫化体系有利于提高抗压缩永久形变性能和耐热稳定性。Scheme1为双酚硫化体系的反应机理。

氟橡胶耐酸配方设计及基础性能表征

  分析Tab.1中配方1、2、3,三者最低转矩相差不大,说明改变硫化剂双酚AF的用量不影响未硫化混炼胶的加工性能。最高转矩随双酚AF用量增加而增大,正硫化时间相应延长,诱导期延长,但在双酚AF添加量达到2.5phr时正硫化时间和诱导期有所下降。根据反应原理,硫化速度主要与BPP的用量有关,而双酚AF主要影响交联程度。硬度变化趋势与硫化程度相符合,即一定程度上交联密度越大,硬度越大。从基本力学性能上来看,断裂伸长率随硫化程度增加而有所下降,配方3相比较配方2的拉伸强度略有下降,这可能是由于交联过密,在拉伸过程中不能充分变形吸收应力而导致应力集中,影响拉伸强度的提高,故不可盲目提高硫化程度。

  由于橡胶的压缩永久形变是由压缩过程中的物理松弛和化学松弛引起的不可恢复形变,其中硫化橡胶的物理松弛多数在百分之几以下,故压缩永久形变主要由化学松弛引起。而化学松弛是受到橡胶交联程度和交联键稳定性的影响。配方3和配方2的压缩永久形变相差不大,证明两者的硫化程度接近。配方1由于欠硫导致在压缩过程中不可恢复形变量增加,压缩永久形变增加。

  2.2、吸酸剂的影响

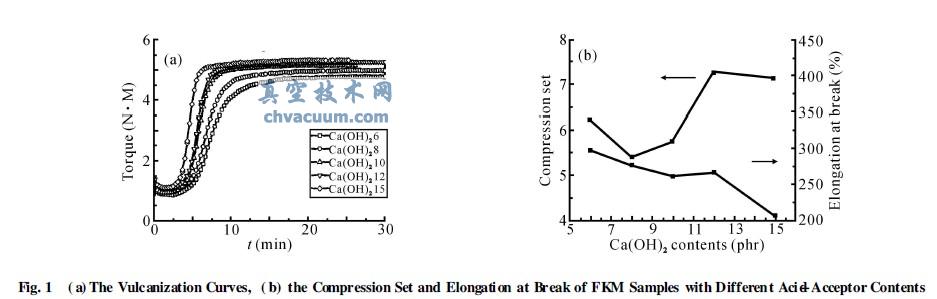

  考虑到酸性使用环境且要求低迁移率,选用Ca(OH)2为吸酸剂。在Ca(OH)2为6phr~15phr的范围内,随着添加量的增加,最高扭矩和最低扭矩均有所增加,诱导期和正硫化时间缩短,见Fig.1(a)。从反应机理中可知Ca(OH)2在整个硫化过程中既是交联反应活化剂也是吸酸剂,故其对硫化反应的速度和程度都有影响,但其对硫化程度的影响不如硫化剂那么大。

  当Ca(OH)2添加量由10phr变为15phr时,扭矩差(最高扭矩与最低扭矩之差)变化不大,说明橡胶硫化程度十分接近。Ca(OH)2对硬度的影响较明显,硬度随加入量的增加而提高,尤其是加入量超过10phr后。从力学性能上看,见Fig.1(b)和Tab.2,断裂伸长率随Ca(OH)2用量的增加而降低;而拉伸强度是先增加后降低,压缩永久形变则先下降后上升。当Ca(OH)2的添加量达到10phr时,性能开始劣化,具体表现在拉伸强度下降,压缩永久形变增加,说明Ca(OH)2的添加量已达到饱和。

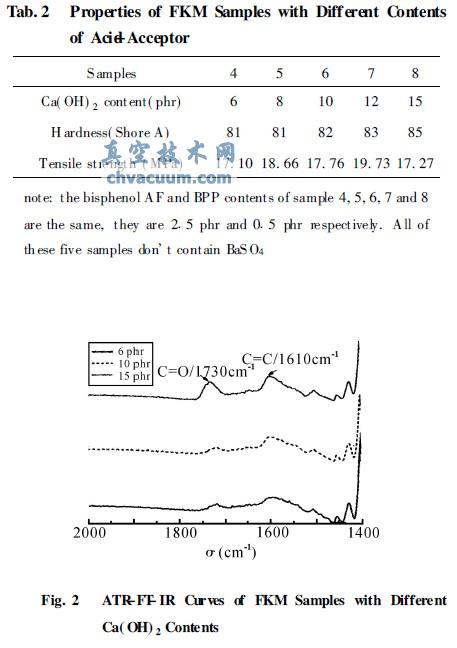

  对红外曲线(Fig.2)进行分析可知,吸酸剂用量的增加在导致交联密度提高的同时带来更多的不饱和基团,如C=C和C=O等会影响后续使用性能的稳定性。硫化后过量不饱和键的存在不利于制品在压缩过程后的形变恢复,从而导致压缩永久形变增加。所以在保证形成足够不饱和键作为交联点的基础上,应尽量减少吸酸剂的用量。

氟橡胶耐酸配方设计及基础性能表征

  2.3、填料的影响

  炭黑作为常用填料对氟橡胶的交联过程影响不大,主要作用是提高橡胶的硬度和拉伸性能,但不利于降低压缩永久形变,因此在达到足够拉伸强度的前提下用量应控制在20phr左右。

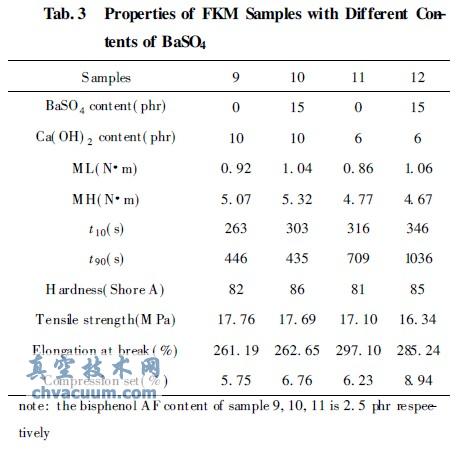

  硫酸钡作为化学惰性填料,主要用于耐腐蚀,同时可得到较低的压缩永久形变值[1]。本文研究了硫酸钡在不同吸酸剂含量下对氟橡胶性能的影响(见Tab.3)。

氟橡胶耐酸配方设计及基础性能表征

  比较Tab.3中的配方9和10,在吸酸剂为Ca(OH)2(10phr)时硫酸钡的加入对拉伸强度及断裂伸长率无明显影响。从硫化曲线数据可知,硫酸钡对氟橡胶硫化程度有一定提高。而当吸酸剂Ca(OH)2的添加量为6phr尚未达到饱和时,比较配方11和12,可以发现硫酸钡严重影响了硫化速度。这是由于硫酸钡的加入会对吸酸剂起到一定屏蔽作用,使吸酸剂相对浓度下降,进而降低硫化反应速度甚至影响反应程度。而硫化程度的下降导致拉伸强度下降,压缩永久形变增大。配方12的硬度大于配方11主要归功于硫酸钡作为填料本身对整体硬度的影响。但当吸酸剂用量增大到10phr时硫酸钡的这种屏蔽影响就不明显了。故在使用硫酸钡作为填料时,应适当增加吸酸剂用量。

氟橡胶耐酸配方设计及基础性能表征

3、结论

  (1)氟橡胶硫化剂双酚AF用量在212hpr~215phr范围内,综合性能最好。硫化剂用量过低会导致拉伸强度下降,压缩永久形变增大。

  (2)吸酸剂的含量对氟橡胶硫化程度和不饱和键含量都有明显影响,从而影响硫化胶的硬度、拉伸性能和压缩永久形变性能。加入Ca(OH)2作为吸酸剂时最佳添加量为8phr。

  (3)硫酸钡作为填料对硬度和压缩永久形变有一定增加,对拉伸性能影响不大;对吸酸剂有一定屏蔽作用,故同时使用时应适当增加吸酸剂用量。
