波纹管膨胀节的应用示例(1)

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:admin

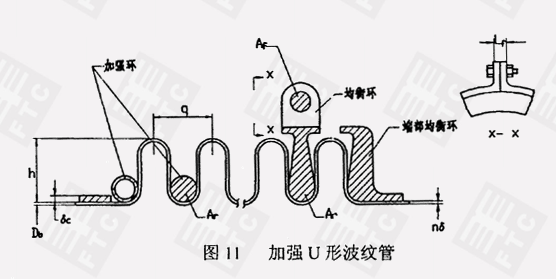

  不同型式的膨胀节有不同位移补偿功能,在管路设计中,可以根据管路的结构及压力与通径等参数综合考虑给予选型。

轴向位移的补偿

  图12是采用单式膨胀节吸收管线轴向膨胀的一个良好的典型实例。

  图13是采用复式膨胀节吸收管线轴向膨胀的一个良好的典型实例。

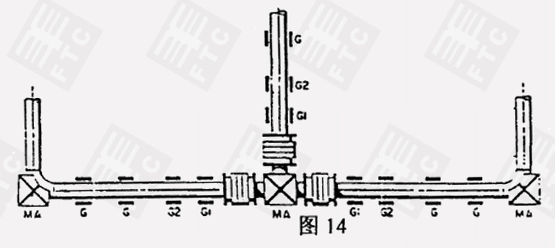

  图14是采用膨胀节吸收带支管的管线的轴向膨胀的一个良好的典型实例。

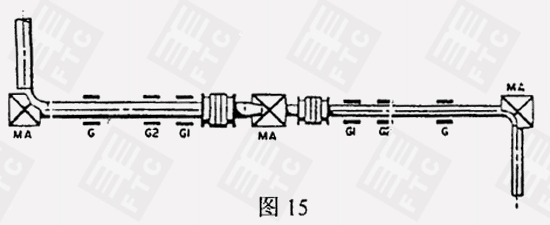

  图15是采用膨胀节吸收具有异径管的管线的轴向膨胀的一个良好的典型实例。

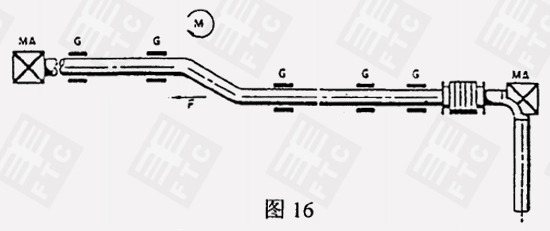

  图16表示一个包含“Z”形管段的管线上使用膨胀节的方法。

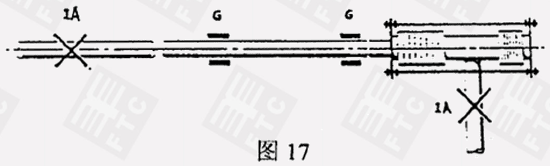

  图17是采用弯管压力平衡式膨胀节吸收管线轴向膨胀的一个良好的典型实例。

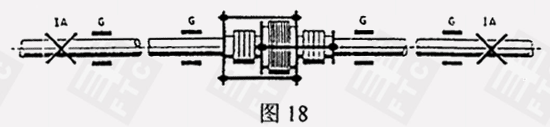

  图18表示如何采用直管压力平衡式膨胀节吸收长的直管段上的轴向位移。

  图19是采用弯管压力平衡式膨胀节吸收汽轮机、泵、压缩机等设备的热膨胀的一个良好的典型实例。膨胀节的主要作用是减小作用到设备壳体上的载荷。

对横向位移、角位移及其组合位移的补偿

  在具有横向位移、角位移及其组合位移的场合,正确选择和使用膨胀节需要考虑到管道的构形、运行条件、预期的循环寿命、管道和设备的承载能力、可用于支承的结构物等多种因素。在某些情况下,可能有几种膨胀节都适合同一项应用,这时可以单纯根据经济性来考虑选择哪一种。然而,更为常见的是在各种可行的设计之中,应考虑到这一种或那一种具有独到之处,特别适合在某些特定的场合下使用。

(1) 单式膨胀节

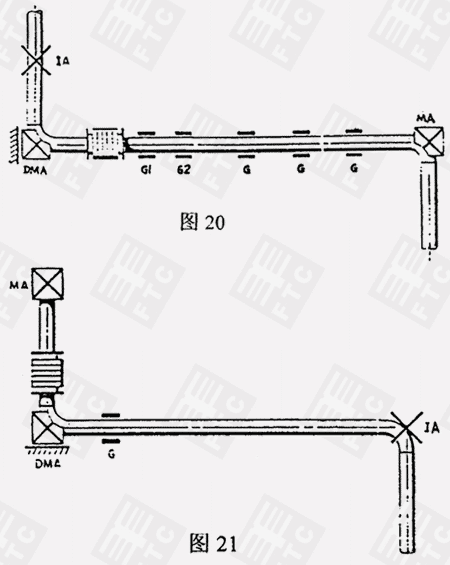

  图20、图21是采用单式膨胀节吸收轴向与横向组合位移的典型实例。

  图22,图23将图21中膨胀节两端的主固定支架改换为连杆。
