DWG图形的几种"瘦身"技巧

来源:真空技术网(www.chvacuum.com)中望CAD  作者:鬼马

         在CAD设计工作中,设计师经常涉及到图纸与外部的交流,如果自己设计的CAD图纸太大而使得采用邮件等常见的方式进行传递十分麻烦,又或者对方传给你的CAD图纸体积太大而造成你用软件打开、浏览甚至编辑修改的时候速度变的十分缓慢,这都是十分糟糕的事情。所以说,CAD图纸的大小也是设计工作中不可忽视的一个方面,也许你会说,因为我设计的这张图纸里面的内容本身就比较复杂,所以体积较大无法避免,但是我们可以通过中望CAD设计中的一些技巧和功能尽可能的减少图纸的体积,而又不影响图纸中的内容,达到"瘦身"的目的。下面就来看看我们有那些"瘦身"技巧吧。

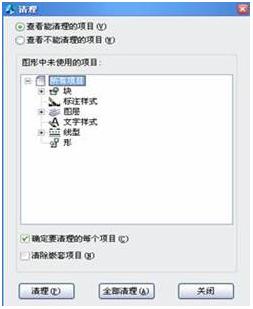

          技巧一:PURGE命令。这可能是大家最了解的一个"瘦身"方法。采用中望CAD 2009中的PURGE命令可以把图形中没有使用过的块、图层、线型等全部删除,可以达到减小文件的目的。

DWG图形的几种"瘦身"技巧

        但是,采用PURGE的功能对图纸进行"瘦身"的效果非常有限,根据很多设计师以往的经验,要想达到良好的"瘦身"效果,我们必须通过对图形本身做一些修改来达到的"瘦身"的目的,方式多种多样,请看技巧二:

        1.消除重线,通常我们在修改图形的过程中会不自觉的产生很多的重线,我们并没有去清理,这也是导致CAD图形体积增大的一个原因。

        2.少用复制命令,最好将常用的实体做成图块保存起来,当用到的时候选择插入图块就行了,这样可以频繁插入几乎不影响图纸的大小。因为此时图形保存的只是指向该图块的路径而已,从而达到图纸瘦身的目的。

        3.画图的时候,尽量少用PL线,多用L线。因为PL线本身容量较L线要大。这是一个操作习惯问题,大家应该养成这样良好的画图习惯。

         4.统一字体,最好只用到一种或者两种字型,而且尽量使用autocad的shx字体,不要使用windows下的turetype字体,turetype字体体积比较大的多。

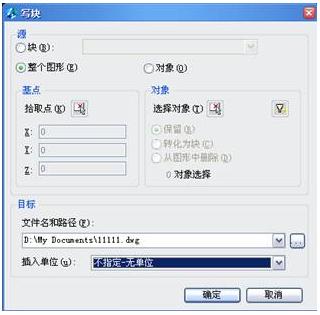

        实施了第二步"瘦身"计划后,如果效果仍然不明显,没关系,我们还有技巧三:"WBLOCK"命令。采用中望CAD 2009中的WBLOCK命令,把需要传送的图形文件用WBLOCK命令以块的方式产生新的图形文件,然后把新生成的图形文件作为传送或者存档。如图:

DWG图形的几种"瘦身"技巧

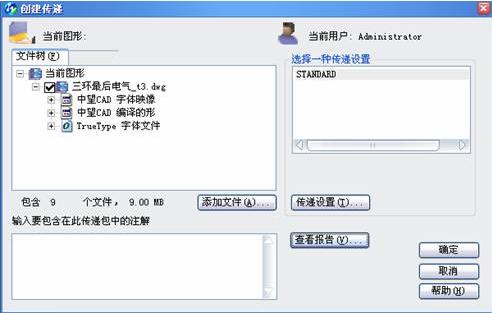

        如果实施了上述三个技巧以后仍然达不到我们的要求,那么还有一个技巧,就是利用WINRAR文件的压缩功能。在传送DWG文件前,用WINRAR压缩,效果比较好,几乎只有原来的40%左右。或者采用中望CAD 2009中的"电子传递"功能,它能够进行智能化的图纸压缩处理,压缩包中不仅包含了DWG文件,而且还可以按照需要打包图纸中的字体文件和字体映射表,更进一步方便了彼此之间的图纸交流。如图:

DWG图形的几种"瘦身"技巧

        使用了以上"瘦身"技巧后,相信我们的DWG图纸一定会变得很"苗条",在当今社会,女性追求以瘦为美的时尚风气下,我们对DWG文件的"瘦身"也算得上是CAD设计中的另外一种美丽吧。
